Стопорная перемычка распредвала ГРМ для мопеда Delta

Стопорная перемычка распредвала ГРМ для мопеда Delta

Компактная деталь механизма газораспределения предназначена для установки в опоре распредвала двигателя мопеда Delta. Она удерживает распредвал в предусмотренном конструкцией положении и ограничивает его продольное перемещение. Такая фиксация необходима для правильного взаимного расположения вала, его опоры и коромысел после сборки головки цилиндра.

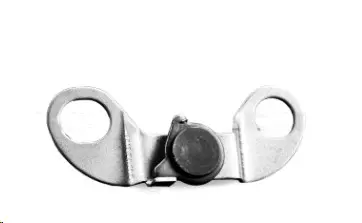

Перемычка выполнена в форме фигурной пластины с двумя боковыми проушинами и центральной круглой опорной частью. Такая конфигурация соответствует месту установки в постели распредвала: проушины располагаются по сторонам детали, а центральная часть взаимодействует с зоной торца распредвала. Перемычка относится к деталям головки цилиндра и используется вместе с распредвалом и коромыслами, а не как приспособление для выставления фаз снаружи двигателя.

Когда требуется замена

Проверить состояние перемычки стоит при разборке головки цилиндра, замене распредвала, коромысел или их опоры. Поводом для установки новой детали могут быть деформация пластины, трещины, повреждение проушин, заметная выработка в месте контакта либо нарушение посадки. Использовать погнутую перемычку не следует: она может занять неправильное положение и мешать корректной сборке деталей газораспределения.

Наличие постороннего шума в головке цилиндра само по себе не указывает именно на неисправность перемычки. Перед ремонтом нужно проверить распредвал, его подшипниковые поверхности, коромысла, зазоры клапанов, крепеж и подачу масла. Перемычку заменяют после осмотра, если обнаружены механические повреждения или она перестала надежно удерживаться на штатном месте.

Как подобрать деталь

Основной ориентир при выборе — исполнение двигателя мопеда Delta и конструкция установленной постели распредвала. Названия Delta недостаточно для безусловного подбора: на технике разных годов и модификаций могут применяться отличающиеся головки цилиндра и детали газораспределения. Перед заказом сравните старую перемычку с новой по общей форме, расположению и диаметру двух боковых отверстий, очертанию центральной части, изгибам пластины и способу ее размещения в опоре.

• Назначение: фиксация распредвала в опоре головки цилиндра.
• Применение: механизм газораспределения мопеда Delta.
• Конструкция: фигурная пластина с двумя боковыми проушинами и центральной круглой частью.
• Место установки: постель распредвала в головке цилиндра.

Если старая деталь отсутствует, подбор выполняют по конструкции разобранной опоры распредвала и технической документации конкретного двигателя. Не стоит ориентироваться только на внешнее название мопеда или приблизительно похожую форму: небольшое отличие отверстий либо профиля пластины способно помешать правильной посадке.

Установка и контроль после сборки

Монтаж выполняют при разобранной верхней части двигателя с доступом к постели распредвала. Посадочное место очищают, а сопряженные детали осматривают на износ и повреждения. Перемычку устанавливают в штатной ориентации без подгибания и принудительного совмещения. Отверстия и опорные поверхности должны совпасть свободно; способ фиксации и усилие затяжки определяют по руководству именно для обслуживаемого двигателя.

После установки проверяют, что перемычка полностью села на место, не перекошена и не задевает соседние детали. До окончательной сборки распредвал должен вращаться в предусмотренном режиме без закусывания, а метки газораспределения необходимо выставить по инструкции двигателя. Одновременно проверяют состояние коромысел, осей, контактных поверхностей и каналов смазки. Такой порядок помогает не спутать повреждение перемычки с износом других деталей головки цилиндра и собрать механизм без лишнего сопротивления.

Эта позиция подходит для ремонта штатного механизма газораспределения Delta при подтвержденном совпадении конструкции. Тщательное сравнение снятой детали и места ее установки особенно важно после прежнего ремонта двигателя, поскольку головка цилиндра или постель распредвала могли быть заменены на исполнение другой модификации.
