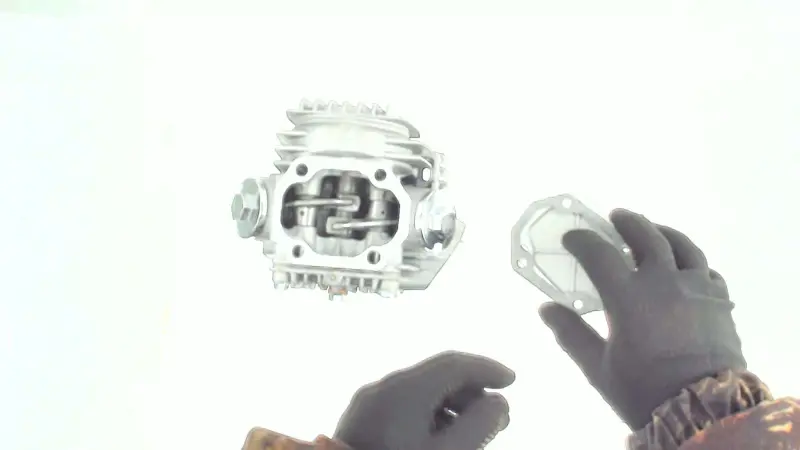

Головка цилиндра Active 110 Ø52 в сборе (TM)

Головка цилиндра Active 110 Ø52 в сборе

Головка предназначена для ремонта двигателя мопеда Active 110 с цилиндром Ø52. Она устанавливается в верхней части цилиндро-поршневой группы, закрывает цилиндр и формирует верхнюю часть камеры сгорания. В ее корпусе размещается клапанный механизм, который управляет впуском топливовоздушной смеси и выпуском отработавших газов. Исполнение в сборе удобно при комплексном ремонте: вместо восстановления нескольких изношенных деталей по отдельности мастер получает подготовленную основу газораспределительного механизма.

Деталь имеет развитое наружное оребрение, необходимое для отвода тепла от зоны камеры сгорания. Конструкция включает установленный клапанный механизм с коромыслами и отдельную боковую крышку. Такая головка применяется при замене корпуса с трещинами, поврежденной привалочной плоскостью, изношенными седлами или направляющими клапанов, а также при ремонте после выявления недостаточной герметичности камеры сгорания. Перед заменой следует проверить и соседние детали двигателя: снижение компрессии может быть связано не только с головкой, но и с цилиндром, поршнем, кольцами либо нарушением регулировки клапанов.

Что учитывать при подборе

• Модель и класс двигателя: позиция рассчитана на Active 110; одного внешнего сходства с головками других мопедов для выбора недостаточно.
• Посадочный диаметр: заявленный параметр — Ø52. В продаже также встречаются версии Ø52,4, поэтому эти обозначения нельзя считать одинаковыми без проверки двигателя.
• Крепление: сравните расположение шпилек, форму привалочной плоскости и контур сопряжения с цилиндром.
• Каналы и патрубки: должны совпадать расположение впускного и выпускного окон, крепления впускного патрубка и выпускной системы.
• Газораспределение: проверьте конфигурацию привода, положение звездочки и цепи ГРМ, форму боковой крышки и точки ее крепления.
• Навесные детали: заранее сопоставьте посадочные места крышек и других компонентов, которые будут перенесены со старого двигателя.

Обозначение «в сборе» относится к головке с установленными деталями клапанного механизма, однако перед монтажом необходимо осмотреть комплектность конкретной позиции. Прокладки, крепеж и прочие монтажные принадлежности следует учитывать отдельно, если они прямо не перечислены продавцом. Старую и новую головки полезно сравнивать рядом по всем посадочным поверхностям и отверстиям, не ориентируясь только на объем 110 и диаметр цилиндра.

Установка и проверка после ремонта

Монтаж выполняют на очищенную и проверенную плоскость цилиндра с подходящей прокладкой. Поверхности не должны иметь остатков старого уплотнения, загрязнений и повреждений, способных нарушить прилегание. Крепеж затягивают равномерно в последовательности и с моментом, предусмотренными документацией двигателя: чрезмерная либо неравномерная затяжка может деформировать сопрягаемые детали.

После установки выставляют фазы газораспределения по меткам конкретного двигателя, проверяют натяжение цепи ГРМ и регулируют клапанные зазоры. До запуска следует убедиться, что механизм вращается свободно, клапаны работают без заеданий, а крышки и соединения установлены герметично. После первого запуска контролируют отсутствие посторонних звуков и утечек. Если нет опыта разборки газораспределительного механизма, установку лучше поручить профильному мастеру: точность сборки непосредственно влияет на компрессию, запуск и устойчивость работы мотора.

Эта головка подходит для планового или восстановительного ремонта Active 110, когда требуется узел под цилиндр Ø52. Тщательная сверка двигателя до покупки и правильная настройка после монтажа помогают избежать повторной разборки и получить предсказуемый результат ремонта.
