Резиновая муфта балансира ГУК «Муравей» МОТОТРЕК (#SKY)

Резиновая муфта балансира ГУК для мотороллера «Муравей»

Эта деталь применяется в приводе задних колес грузового мотороллера «Муравей» и также встречается под названиями «резинка балансира ГУК», «резинка полуоси» и «резиновая муфта полуоси». Она устанавливается в карданном соединении между элементами привода и участвует в передаче вращения от редуктора к полуоси. Эластичная часть соединения воспринимает перемещения, возникающие при работе задней подвески, поэтому состояние муфты имеет значение для нормального взаимодействия вилок карданного шарнира.

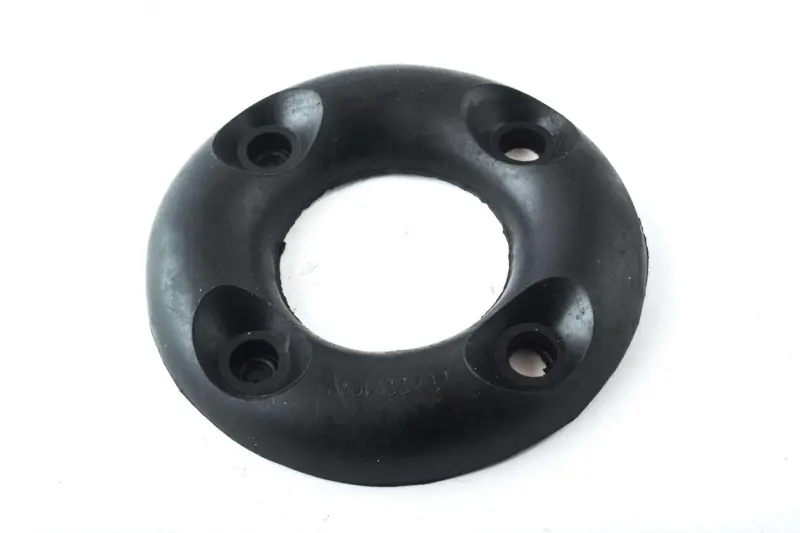

Муфта выполнена в форме черного кольца с крупным центральным проемом и четырьмя посадочными отверстиями, размещенными по окружности. Вокруг отверстий сформированы углубления под сопрягаемые части соединения. Такая геометрия рассчитана на установку между вилками привода: выступы вилок входят в предусмотренные посадочные зоны, а кольцевая часть остается эластичным связующим звеном. Обозначение МОТОТРЕК (#SKY) относится к этой товарной версии и помогает отличить ее от внешне похожих вариантов для того же мотороллера.

Что проверить при подборе

Для правильного выбора недостаточно ориентироваться только на модель техники. У мотороллеров, восстановленных после длительной эксплуатации, могли меняться полуоси, вилки и другие детали заднего привода. Перед установкой сопоставьте новую муфту со снятой по общей форме, наружному контуру, диаметру центрального проема, количеству и расположению четырех отверстий, глубине посадочных углублений и профилю мест, в которые входят вилки. Точные размеры этой версии не заявлены, поэтому надежнее проводить сравнение непосредственно с прежней деталью и сопрягаемыми частями.

• Назначение: карданное соединение привода заднего колеса мотороллера «Муравей».
• Другие названия: резинка полуоси, муфта полуоси, резинка балансира ГУК.
• Конструкция: кольцевая резиновая деталь с центральным проемом и четырьмя посадочными отверстиями.
• Товарная версия: МОТОТРЕК (#SKY).
• Каталожный раздел: полуоси, реверс, дифференциал и задний мост.

Когда требуется проверка муфты

Осмотр соединения уместен при обслуживании полуосей и заднего моста, после длительного простоя мотороллера, а также при разборке привода для ремонта. Оцените эластичность резины, сохранность формы отверстий и отсутствие участков, которые мешают вилкам занимать штатное положение. Одновременно проверьте сами вилки, кожухи и соседние детали: выраженный износ сопрягаемых поверхностей способен вызвать перекос и ускорить повреждение новой муфты. Небольшие надрезы у кожухов или разрывы в местах вилок следует оценивать вместе с посадкой всего шарнира, поскольку руководство по эксплуатации «Муравья» указывает, что такие следы сами по себе не всегда нарушают его работу.

Установка в карданное соединение

Перед разборкой зафиксируйте взаимное положение вилок. При сборке вилка на редукторе главной передачи и вилка ведомой полуоси колеса должны находиться в одной плоскости. Муфту устанавливают без перекручивания, растачивания отверстий и подрезки посадочных зон. Все четыре сопрягаемые точки должны входить равномерно, без заметного перекоса или чрезмерного натяжения одной стороны. Если геометрия не совпадает, продолжать сборку с усилием не следует: сначала необходимо проверить тип вилок и соответствие выбранной детали.

После монтажа убедитесь, что соединение собрано симметрично, муфта не зажата краями кожухов и при проворачивании привода не возникает закусывания. Эта позиция подходит для ремонта штатного привода мотороллера «Муравей», когда снятая деталь имеет такую же кольцевую форму, четыре посадочных отверстия и соответствующий профиль углублений. Тщательное сравнение до сборки помогает избежать повторной разборки заднего привода и установить муфту без переделки сопрягаемых деталей.
