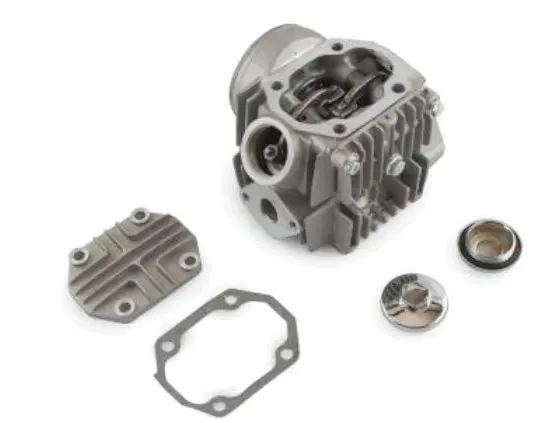

Головка цилиндра Delta 70 Ø47 в сборе [D]

Головка цилиндра Delta 70 Ø47 в сборе [D]

Комплектная головка предназначена для четырехтактного двигателя мопеда Delta 70 с цилиндром диаметром 47 мм. Она закрывает цилиндр сверху, формирует камеру сгорания, размещает детали газораспределительного механизма и соединяет впускной и выпускной каналы с соответствующими системами двигателя. Исполнение в сборе удобно при капитальном ремонте или замене поврежденной головки: клапанный механизм и распределительный вал уже находятся в корпусе, поэтому не требуется переносить на новую основу все изношенные детали со старого агрегата.

Корпус имеет развитое наружное оребрение, которое увеличивает площадь теплоотдачи при воздушном охлаждении двигателя. Конструкция предусматривает крепежные отверстия, посадочную плоскость для соединения с цилиндром, место для свечи зажигания, боковые каналы и съемные крышки для доступа к механизму. Головка работает совместно с цилиндром и поршнем подходящей конфигурации, поэтому обозначение Ø47 является одним из основных параметров выбора, но не единственным.

Когда требуется замена

Установка новой головки актуальна при трещинах корпуса, повреждении резьбовых отверстий, деформации привалочной плоскости, износе седел или направляющих клапанов. Поводом для диагностики также становятся потеря компрессии, затрудненный запуск, нестабильная работа двигателя, посторонний шум в механизме газораспределения либо следы прорыва газов через соединение с цилиндром. Перед покупкой причину неисправности следует определить точно: похожие симптомы могут возникать из-за поршневых колец, цилиндра, регулировки клапанов или нарушения фаз газораспределения.

Что сравнить при подборе

• Тип двигателя: деталь рассчитана на четырехтактную конфигурацию Delta 70.
• Размер цилиндра: требуемый диаметр — 47 мм; головка должна соответствовать установленной цилиндро-поршневой группе.
• Крепление: сравните расположение отверстий, шпилек и контур посадочной плоскости со снятой деталью.
• Каналы: проверьте ориентацию впуска и выпуска, места присоединения патрубков и положение свечного отверстия.
• Газораспределение: сопоставьте привод распределительного вала, форму крышек и расположение деталей клапанного механизма.

Название Delta 70 и размер Ø47 не исключают различий между модификациями двигателей. Особенно внимательно нужно сравнивать головку после прежней переделки цилиндро-поршневой группы или установки двигателя другой серии. Надежнее всего выполнять подбор по совокупности признаков: конфигурации двигателя, диаметру цилиндра, крепежу, каналам и форме сопрягаемых поверхностей.

Установка и подготовка к работе

Монтаж требует доступа к приводу газораспределения и точного выставления фаз. Перед сборкой очищают сопрягаемые поверхности, проверяют состояние шпилек и резьбы, подбирают совместимую прокладку и убеждаются, что масляные каналы не перекрыты. Крепеж затягивают равномерно в предусмотренной последовательности и с моментом, установленным изготовителем двигателя. Произвольная затяжка может нарушить плоскостность соединения или привести к негерметичности.

После установки необходимо выставить распределительный вал по меткам, отрегулировать клапанные зазоры по требованиям конкретного двигателя и вручную проверить свободное вращение механизма. При первом запуске контролируют герметичность соединений, отсутствие нетипичных звуков и нормальную работу газораспределения. Такая проверка помогает исключить ошибку в фазах, контакт клапанов с поршнем и ослабление крепежа. Головка Delta 70 Ø47 подходит для ремонта соответствующего мопедного двигателя, когда требуется заменить корпус вместе с установленными деталями клапанного механизма.
