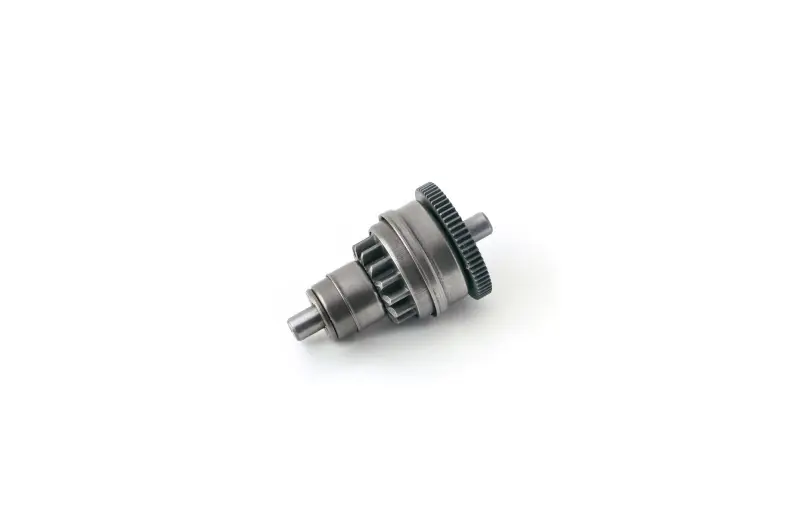

Бендикс стартера 4T GY6 50 (mod A) JH

Бендикс стартера 4T GY6 50 (mod A) JH

Бендикс предназначен для системы электрозапуска четырехтактных скутерных двигателей GY6 объемом 50 см³. Исполнение mod A применяется с двигателями семейства 139QMA и 139QMB, включая обозначения 1P39QMA и 1P39QMB. Деталь подойдет для ремонта пускового механизма при условии, что установленный на скутере бендикс имеет такую же конструкцию и посадочную геометрию.

Назначение в системе запуска

При включении электростартера бендикс передает вращение к коленчатому валу, благодаря чему двигатель получает начальное движение для запуска. В 50-кубовых моторах GY6 используется отдельный компактный бендикс, расположенный возле крышки кикстартера. Его шестерни взаимодействуют с другими деталями стартерной передачи, поэтому состояние зубьев и точность посадки непосредственно влияют на надежность зацепления.

Неисправность механизма может проявляться свободным вращением стартера без проворачивания двигателя, периодическим отсутствием зацепления или нехарактерным металлическим звуком во время запуска. Перед заменой нужно осмотреть не только сам бендикс, но и сопряженные шестерни, опорные места и зубчатые поверхности. Если повреждены соседние детали, установка одного нового бендикса не устранит причину шума или проскальзывания.

Как правильно подобрать деталь

Обозначение GY6 50 указывает на семейство двигателей, однако внутри него встречаются разные варианты стартерных приводов. Для этой позиции существенным является исполнение mod A: его нельзя автоматически заменять вариантом mod B без проверки конструкции. Название JH также относится именно к предлагаемому исполнению, но окончательное решение принимают после сравнения с демонтированной деталью.

• уточните обозначение двигателя на скутере: 139QMA, 1P39QMA, 139QMB либо 1P39QMB;
• сравните количество зубьев на обеих шестернях старого и нового бендикса;
• сопоставьте наружные диаметры шестерен и общую длину корпуса;
• проверьте диаметры, длину и расположение опорных концов оси;
• сравните форму центральной части и взаимное положение шестерен;
• убедитесь, что исходная деталь соответствует исполнению mod A.

Одного совпадения по объему двигателя или общему силуэту недостаточно. Бендиксы близких серий могут иметь похожую форму, но различаться числом зубьев и посадочными размерами. Такое различие нарушает правильное зацепление и может привести к заклиниванию, проскальзыванию либо ускоренному износу шестерен. Самый надежный способ подбора — измерить снятую деталь и сравнить ее с новой по каждому контактному и опорному участку.

Установка и первичная проверка

Для монтажа открывают доступ к стартерной передаче со стороны соответствующей крышки двигателя. Перед сборкой посадочные места очищают от загрязнений и продуктов износа. Зубья проверяют на сколы, замятия и выраженную выработку, а опоры оси — на повреждение и чрезмерный люфт. Новый бендикс устанавливают в том же положении, что и снятый, без ударов и принудительного совмещения деталей.

При сборке необходимо вернуть на свои места все штатные втулки, шайбы и другие ранее установленные компоненты. Их фактический набор зависит от конструкции конкретного двигателя, поэтому ориентироваться следует на разобранный механизм и сервисную документацию скутера. После установки проверяют свободное перемещение передачи, закрывают крышку и выполняют короткий пробный запуск. Ровное зацепление без треска, ударов и свободного вращения стартера указывает на корректный подбор и монтаж.

Бендикс mod A JH предназначен для восстановления штатной работы электрозапуска GY6 50. Точная сверка двигателя, шестерен и посадочных участков до покупки помогает выбрать совместимую деталь и избежать повторной разборки пускового механизма.
