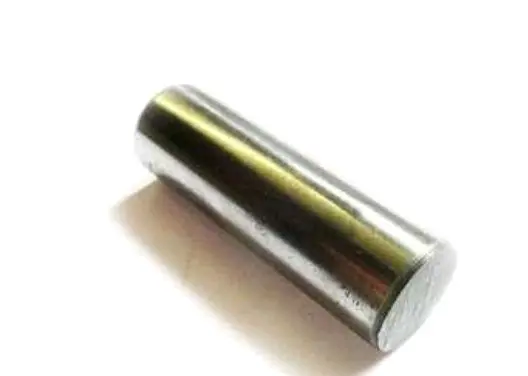

Поршневой палец 16×50 мм закрытый для JAWA 350/634/638/640 VCH

Поршневой палец 16×50 мм закрытого типа для JAWA

Деталь предназначена для поршневой группы мотоциклов JAWA 350 моделей 634, 638 и 640. Палец соединяет поршень с верхней головкой шатуна: он проходит через отверстия в поршне и опору шатуна, сохраняя их подвижное соединение во время каждого хода поршня. Через эту деталь усилие от поршня передается шатуну, поэтому правильная посадка пальца непосредственно влияет на свободу движения соединения, положение поршня и отсутствие лишних ударных нагрузок.

Размер и применяемость

Основные параметры — диаметр 16 мм и длина 50 мм. Исполнение закрытое, поэтому при подборе нужно учитывать не только два размера, но и конструкцию пальца, предусмотренную установленным поршнем. Заявленная применяемость охватывает JAWA 350, JAWA 634, JAWA 638 и JAWA 640. Одного совпадения объема двигателя недостаточно: перед установкой следует уточнить модель и модификацию мотоцикла, а также конструкцию уже установленной поршневой группы.

При выборе сравнивают диаметр и длину старого пальца, тип исполнения, посадочные отверстия поршня и устройство верхней головки шатуна. Особенно внимательно проверяют двигатель после предыдущего ремонта: в нем могут стоять поршень, шатун или комплект другой модификации. Палец должен соответствовать сопрягаемым деталям по размеру и требуемой посадке. Если старую деталь невозможно использовать как образец, подбор выполняют по ремонтной документации конкретного двигателя, а не только по общему обозначению JAWA 350.

Что проверить при ремонте

Замена пальца уместна при обнаружении задиров, следов прихватывания, коррозии, заметной выработки или повреждения торцов. Стук в районе поршня также служит поводом разобрать и проверить соединение, однако сам по себе не указывает только на палец: причиной могут быть неподходящие зазоры, износ посадочных мест, состояние опоры верхней головки шатуна или нарушение геометрии шатуна. Поэтому новую деталь устанавливают после осмотра всей пары сопряжения.

• Поршень: проверяют отверстия под палец, отсутствие повреждений и соответствие диаметру 16 мм.
• Шатун: оценивают состояние верхней головки и предусмотренной конструкцией опоры пальца.
• Фиксация: осматривают канавки и стопорные детали, не используя поврежденные или деформированные фиксаторы.
• Геометрия: исключают перекос и заедание, способные создавать боковую нагрузку на поршень и его посадочные отверстия.

Установка в поршневую группу

Монтаж выполняют на чистых деталях, без абразива и загрязнений в посадочных отверстиях. Перед сборкой палец и поверхности его опоры смазывают свежим моторным маслом. Деталь нельзя забивать ударами: чрезмерное усилие способно повредить палец, поршень или верхнюю головку шатуна. Способ установки, допустимый зазор и порядок фиксации определяют по руководству для конкретной версии двигателя и примененного поршня.

После сборки контролируют свободное движение соединения без закусывания и ощутимого перекоса, а стопорные детали устанавливают в предназначенные канавки. Если обнаружены выработка отверстий поршня, повреждение опоры шатуна либо несоответствие посадки, одна лишь установка нового пальца проблему не устранит. Сопрягаемые детали необходимо привести в исправное состояние или заменить согласно технологии ремонта.

Закрытый поршневой палец VCH размером 16×50 мм подходит для планового восстановления и переборки указанной поршневой группы JAWA. Точная проверка модели, фактической комплектации двигателя, размеров и состояния связанных деталей помогает собрать соединение без заедания, избыточного люфта и преждевременного износа.
