Комплект резинок выключателя стоп-сигнала МТ, Днепр, Урал Мототрек

Резинки выключателя стоп-сигнала МТ, Днепр, Урал

Комплект предназначен для обслуживания тормозной «лягушки» — концевого выключателя, связанного с педалью тормоза и включением заднего стоп-сигнала. Резиновые детали выполняют функцию электроизоляторов внутри этого узла. Они не относятся к колодкам, барабану или приводу тормоза и не передают усилие на тормозной механизм: их задача связана с исправным состоянием выключателя светового сигнала.

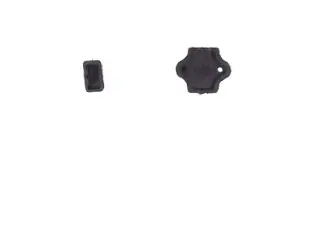

Позиция рассчитана на мотоциклы семейств МТ, Днепр и Урал. В комплект входят две резинки разной формы: небольшая прямоугольная вставка и фигурная деталь с боковыми выступами. Такое исполнение важно учитывать при ремонте разобранной «лягушки»: обе части устанавливаются каждая на свое штатное место, поэтому перед заказом полезно проверить не только марку мотоцикла, но и конструкцию установленного выключателя.

Когда нужен этот комплект

Резинки меняют при восстановлении штатного выключателя стоп-сигнала, если старые изолирующие детали затвердели, растрескались, деформировались, порвались либо были потеряны во время разборки. Осмотр особенно актуален, когда корпус выключателя и контактные детали еще пригодны для дальнейшего использования, а состояние резиновых вставок уже не позволяет правильно собрать узел.

Изношенную резинку не стоит заменять случайной прокладкой похожего размера. Для правильной сборки имеют значение общий контур, расположение выступов, толщина и посадка каждой детали. Самодельная вставка может сместиться, мешать ходу подвижной части или неправильно располагать компоненты выключателя. Готовый комплект позволяет восстановить предусмотренную конструкцией схему сборки без подрезания универсального резинового листа.

Что проверить при выборе

• Модель техники. Применение заявлено для МТ, Днепр и Урал, однако на мотоциклах разных лет и модификаций могли использоваться отличающиеся выключатели.
• Тип установленной «лягушки». Сравните форму корпуса, расположение выводов и внутреннюю компоновку с имеющейся деталью.
• Форму старых резинок. В комплекте должны требоваться прямоугольная и фигурная вставки соответствующего исполнения.
• Посадочные места. До покупки проверьте их очертания и фактические размеры по снятым деталям или по разобранному выключателю.
• Состояние остальных компонентов. Корпус, пружина, контакты, крепление и проводка должны быть пригодны для повторной сборки; этот набор не заменяет выключатель целиком.

Установка и проверка после ремонта

Перед разборкой отключают питание бортовой сети, фиксируют расположение проводов и порядок внутренних компонентов. Старые резинки снимают аккуратно, чтобы не повредить посадочные участки и исправные части выключателя. Новые детали устанавливают без растягивания, проколов и подрезки, повторяя исходное положение каждой вставки. Они должны располагаться ровно, не перекручиваться и не препятствовать перемещению механизма.

После сборки выключатель закрепляют и регулируют в соответствии с конструкцией конкретного мотоцикла. Затем проверяют работу стоп-сигнала при нажатии и отпускании педали: фонарь должен включаться и гаснуть в нужный момент, а проводка и крепеж не должны натягиваться при полном ходе педали. Если корпус, контакты или механическая часть «лягушки» повреждены, целесообразно заменить выключатель в сборе, поскольку комплект содержит только две изолирующие резинки.

Этот набор подойдет для аккуратного ремонта штатной тормозной «лягушки» МТ, Днепр или Урал при точном совпадении формы деталей и конструкции выключателя. Сверка с разобранным узлом до покупки помогает исключить ошибку между внешне похожими версиями и сразу определить, достаточно ли заменить резинки или требуется более полный ремонт системы включения стоп-сигнала.
