Блок коммутатор-стабилизатор СОВЕК 262.3734 12 В 65 Вт для Минск и Восход

Блок коммутатор-стабилизатор СОВЕК 262.3734

Электронный блок предназначен для системы зажигания и бортового электрооборудования мотоциклов «Минск», «Восход-3М», а также мопедов и мотоблоков с одноцилиндровым двигателем. Модель объединяет две функции: управляет искрообразованием и стабилизирует напряжение, поступающее от генератора. Такое исполнение применяется с генераторами переменного напряжения 43.3701, 43А.3701 либо их подтвержденными аналогами.

Коммутатор рассчитан на 12-вольтовую систему электрооборудования. Для версии СОВЕК 262.3734 заявлено напряжение стабилизации бортовой сети от 11,5 до 14,5 В, а искрообразование поддерживается при частоте вращения ротора генератора от 400 до 7500 об/мин. Благодаря совмещению функций в одном корпусе блок участвует одновременно в работе зажигания и поддержании подходящего напряжения для бортовых потребителей.

Назначение и практическая роль

• Формирование искры: блок работает в составе бесконтактного зажигания одноцилиндрового двигателя и передает управляющий импульс на высоковольтную часть системы.
• Стабилизация напряжения: встроенная функция ограничивает изменение напряжения, создаваемого совместимым генератором, что необходимо для штатной работы бортового оборудования.
• Единый корпус: коммутатор и стабилизатор собраны в одном модуле, поэтому при ремонте восстанавливаются обе связанные функции без установки двух отдельных приборов.

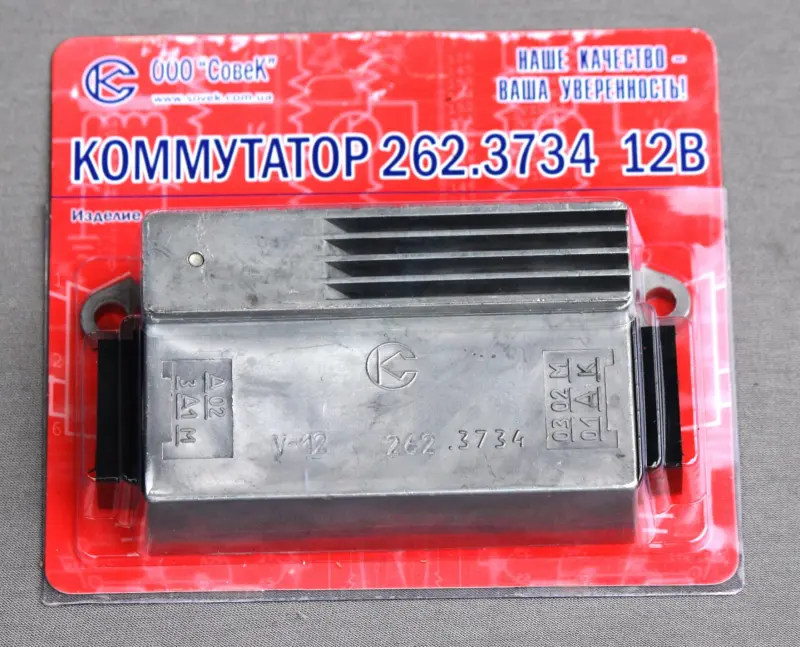

Корпус имеет наружные ребра, предназначенные для отвода тепла, боковые разъемы и крепежные проушины. Такая компоновка рассчитана на установку блока в предусмотренном на технике месте. При монтаже необходимо использовать штатный крепеж и обеспечить надежный контакт основания с корпусом мотоцикла. Разъемы подключают по схеме конкретной модели техники, не меняя назначение выводов.

Как правильно подобрать блок

Обозначение 262.3734 само по себе недостаточно для выбора по названию мотоцикла. Перед заказом нужно проверить напряжение электрооборудования, модель генератора, расположение контактов в разъемах, конфигурацию проводки и крепежные точки. Для этого исполнения основным ориентиром служит 12-вольтовая система с генератором 43.3701 или 43А.3701. Упоминание «Минск» или «Восход» указывает семейство применения, но не подтверждает установку на любую модификацию без проверки установленного оборудования.

Параметр 65 Вт следует сопоставлять с генератором и исходной конфигурацией мотоцикла. Если техника ранее переделывалась с 6 на 12 В, одного коммутатора недостаточно для подтверждения правильности всей системы: проверяют генератор, высоковольтный трансформатор, бортовые потребители и схему соединений. Для штатной 12-вольтовой конфигурации выбор делают по обозначению блока и совместимым компонентам, а не только по внешней форме корпуса.

Установка и проверка после замены

До монтажа осматривают колодки проводки, контакты и место крепления: окисление, ослабленное соединение или поврежденный провод могут давать симптомы, похожие на неисправность коммутатора. Новый блок закрепляют без перекоса, разъемы устанавливают до полного соединения, а проводку располагают так, чтобы она не натягивалась и не касалась горячих либо подвижных деталей. Надежный контакт основания с корпусом техники является обязательным условием установки.

После подключения проверяют появление искры, устойчивость работы двигателя и напряжение бортовой сети. Если искра отсутствует или работа остается нестабильной, диагностику продолжают по всей системе: проверяют генератор, датчик, высоковольтный трансформатор, свечу, соединения и соответствие схемы. Такой порядок помогает не связывать любую неисправность зажигания только с блоком 262.3734 и правильно подобрать деталь для конкретной комплектации.
