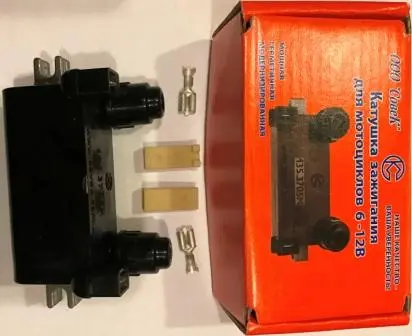

Катушка зажигания СОВЕК 204.3705М 12 В для МТ, Днепр и Урал, контактная

Контактная катушка зажигания СОВЕК 204.3705М на 12 В

Модель предназначена для контактной системы зажигания двухцилиндровых карбюраторных двигателей мотоциклов типов «Урал» и «Днепр». Катушка принимает низковольтный импульс от бортовой системы и создает высокое напряжение, необходимое для образования искры на свечах. Исправная работа этой детали непосредственно влияет на уверенный запуск двигателя, устойчивость холостого хода и нормальную работу мотора при повышении оборотов.

Катушка имеет два высоковольтных вывода для подключения свечных проводов двух цилиндров, низковольтные контакты и металлические крепежные проушины. Такая компоновка соответствует двухцилиндровой системе зажигания указанных мотоциклов. Номинальное напряжение питания составляет 12 В. Согласно техническим данным модели, допустимый диапазон питания находится в пределах 8–16 В при подключении минусового полюса источника постоянного тока к корпусу мотоцикла.

Рабочие параметры

• Назначение: контактная система зажигания двухцилиндрового карбюраторного двигателя.
• Применение: мотоциклы типов «Днепр» и «Урал» соответствующей 12-вольтовой конфигурации.
• Номинальное питание: 12 В; указанный для модели диапазон — от 8 до 16 В.
• Сопротивление первичной обмотки: 3,0–3,6 Ом.
• Вторичное напряжение: не менее 18 кВ при 25 °C и не менее 16 кВ при 85 °C при контрольном токе размыкания 4 А, сопротивлении шунта 3 МОм и емкости 50 пФ.
• Конструкция подключения: два высоковольтных выхода и отдельные низковольтные контакты.

Как правильно подобрать катушку

Перед заказом необходимо определить тип установленного зажигания. Модель 204.3705М рассчитана именно на контактную систему; для бесконтактной конфигурации требуется катушка с подходящими ей электрическими параметрами. Также следует проверить напряжение бортовой сети, количество цилиндров, схему подключения, расположение крепежных отверстий и доступное место под установку. На мотоцикле должна использоваться 12-вольтовая схема с минусом на корпусе.

При замене сравните новую деталь со старой по назначению, форме корпуса, числу выводов и способу крепления. Совпадение только по внешней форме недостаточно: сопротивление первичной обмотки влияет на ток через контакты прерывателя и должно соответствовать применяемой системе. Свечные провода должны надежно фиксироваться в обоих высоковольтных гнездах, а низковольтные проводники подключаются по штатной схеме конкретного мотоцикла.

Проверка перед заменой и установка

Причиной диагностики катушки обычно становятся затрудненный запуск, пропуски воспламенения, неустойчивая работа двух цилиндров или исчезновение искры после прогрева. Такие симптомы могут быть связаны не только с катушкой, поэтому до установки стоит проверить состояние аккумулятора, контактов прерывателя, конденсатора, проводки, свечных проводов, наконечников и самих свечей. Сопротивление обмотки измеряют при отключенных проводах и сопоставляют с параметрами модели.

Монтаж выполняют при отключенном аккумуляторе. Катушку закрепляют штатными проушинами без перекоса, после чего подключают низковольтные и свечные провода по схеме мотоцикла. Контакты должны быть чистыми и плотно зафиксированными, а высоковольтные провода — проложены без натяжения, заломов и касания горячих деталей двигателя. После сборки проверяют наличие искры, запуск и устойчивость работы обоих цилиндров на разных оборотах.

СОВЕК 204.3705М подходит для ремонта штатного контактного зажигания МТ, «Днепр» или «Урал», когда требуются катушка на 12 В, два выхода к свечам и параметры первичной обмотки 3,0–3,6 Ом. Точная проверка типа системы и схемы подключения перед монтажом помогает исключить ошибочный подбор и восстановить корректное искрообразование.
