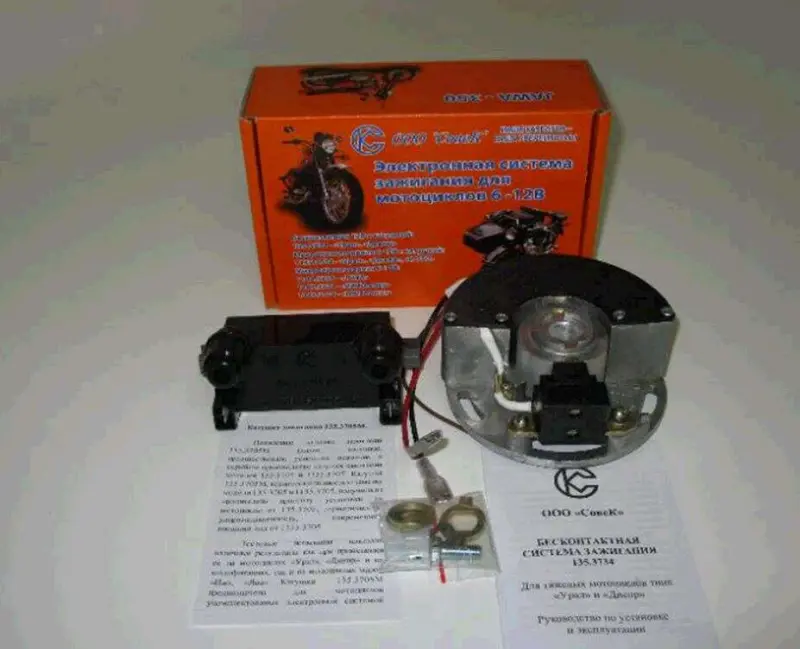

Бесконтактное электронное зажигание СОВЕК 135.3734 с катушкой 135.3705М для МТ, Днепр, Урал, 12 В

Электронное зажигание СОВЕК 135.3734 с катушкой 135.3705М

Комплект предназначен для перехода на бесконтактное зажигание двухцилиндровых карбюраторных двигателей мотоциклов МТ, «Днепр» и «Урал» с 12-вольтовым электрооборудованием. Он подходит для замены штатной контактной системы с прерывателем ПМ302, а также штатного бесконтактного варианта, в котором применяются датчик 17.3847 и коммутатор 47.3734. Электронное управление моментом искрообразования исключает необходимость работы механических контактов прерывателя и поддерживает заданные характеристики зажигания в обычных режимах эксплуатации мотоцикла.

Система 135.3734 работает совместно с катушкой 135.3705М. Эта катушка разработана для электронного зажигания СОВЕК и обеспечивает подходящие для модуля параметры искрового разряда. Такое сочетание удобно при комплексном ремонте, когда требуется заменить не только прерыватель или коммутатор, но и согласовать электронный модуль с катушкой. Номинальное питание системы составляет 12 В; схема подключения предусматривает соединение отрицательного полюса аккумулятора с массой мотоцикла.

Особенности работы

• Электронная регулировка момента искрообразования уменьшает рассогласование искр между цилиндрами и помогает двигателю работать устойчивее.
• Увеличенная индуктивная фаза искры способствует более уверенному воспламенению смеси, облегчает холодный запуск и уменьшает образование нагара на свечах.
• Ограничение тока и продолжительности его прохождения через первичную обмотку защищает катушку от лишнего нагрева и снижает разряд аккумулятора при включенном зажигании.
• При включенном замке и остановленном двигателе модуль потребляет не более 0,15 А.
• Искрообразование сохраняется при изменении напряжения бортовой сети в диапазоне от 6 до 16 В; это характеристика устойчивости 12-вольтовой системы к просадкам и перепадам, а не указание на возможность установки всего комплекта в любую 6-вольтовую схему.
• Модуль поддерживает непрерывное искрообразование при частоте вращения коленчатого вала до 7000 об/мин, при этом потребляемый ток не превышает 1,5 А.
• Рабочий диапазон температуры модуля составляет от −25 до +85 °C.

Как проверить совместимость

Перед выбором определите тип двигателя и установленного электрооборудования. Комплект рассчитан на двухцилиндровый карбюраторный двигатель мотоцикла семейства МТ, «Днепр» или «Урал» и штатную сеть 12 В с минусом аккумулятора на массе. Если на мотоцикле изменена проводка, установлен другой генератор, нестандартная катушка либо переделано крепление зажигания, сначала сопоставьте фактическую схему с руководством 135.3734. При замене контактного варианта проверьте наличие прерывателя ПМ302; при замене штатной БСЗ — датчика 17.3847 и коммутатора 47.3734. Такое сравнение помогает отличить предусмотренную производителем замену от нестандартно собранной системы.

Установка и настройка

Модуль устанавливается с предусмотренным для него крепежом, а соединения выполняются по схеме производителя. До монтажа следует проверить состояние аккумулятора, проводки, разъемов, массы, свечей и высоковольтной части: окисленные контакты, поврежденная изоляция и ненадежное соединение с корпусом могут сохранять пропуски зажигания даже после установки нового оборудования. Катушку 135.3705М подключают в соответствии со схемой комплекта, не меняя назначение выводов.

После монтажа выставляют момент зажигания и выполняют контрольный запуск по руководству СОВЕК. Затем проверяют устойчивость холостого хода, приемистость и отсутствие перебоев при повышении оборотов. Комплект подходит для ремонта при износе контактного прерывателя, нестабильном искрообразовании, периодических пропусках или необходимости заменить штатный датчик и коммутатор согласованной электронной системой с катушкой.
