Поршень Active 110 +0,25 мм, Ø52,65 мм, 152FMH, тефлоновое покрытие

Ремонтный поршень Active 110 для двигателя 152FMH

Поршень диаметром 52,65 мм предназначен для ремонта четырехтактного двигателя 152FMH объемом 110 см³, применяемого на мопедах семейства Active. Размер +0,25 мм относится к первому ремонтному размеру: такую деталь устанавливают не вместо стандартного поршня без подготовки, а в цилиндр, обработанный под соответствующий диаметр и требуемый тепловой зазор. Поршень участвует в сжатии топливовоздушной смеси, воспринимает давление газов после воспламенения и через палец и шатун передает усилие на коленчатый вал.

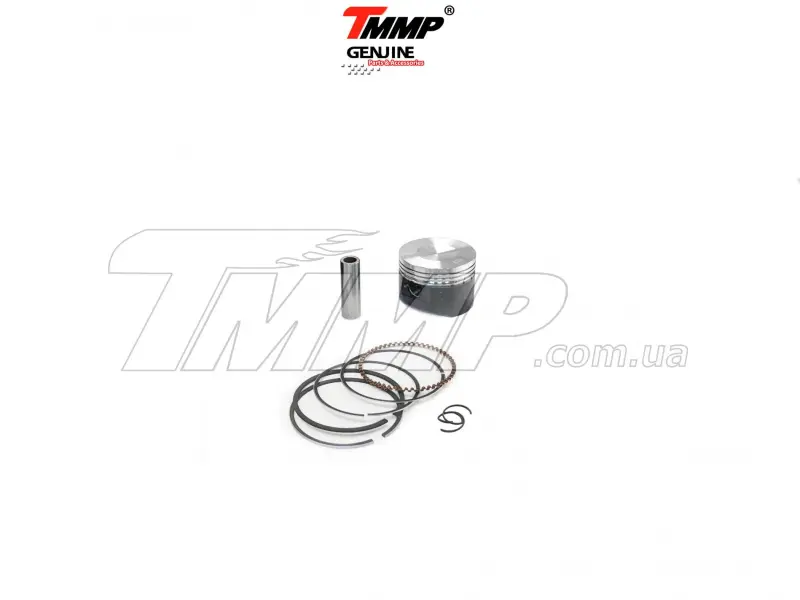

Модель рассчитана на поршневой палец диаметром 13 мм. Юбка имеет тефлоновое антифрикционное покрытие, которое уменьшает трение в начальный период работы и способствует более мягкой приработке сопряженных поверхностей. В набор входят поршень, поршневой палец, комплект колец и два стопорных кольца пальца. Это позволяет одновременно заменить основные детали поршневого соединения, не оставляя в отремонтированном цилиндре старые кольца или изношенный палец.

Когда нужен размер +0,25 мм

Первый ремонтный размер выбирают при износе, рисках или задирах на поверхности цилиндра, когда восстановление требует расточки и последующего хонингования. Само обозначение двигателя или модели мопеда не заменяет измерений. Перед заказом цилиндр необходимо промерить нутромером в нескольких поясах и направлениях, определить его фактический износ и согласовать возможность обработки до размера, подходящего для поршня Ø52,65 мм. Окончательный зазор устанавливают по результатам измерения конкретного поршня и требованиям руководства по ремонту двигателя.

Если цилиндр сохраняет стандартный размер, поршень +0,25 мм для него не подойдет. Если цилиндр уже ремонтировали ранее, следует определить текущий диаметр: для следующего этапа восстановления может потребоваться другой ремонтный размер. Отдельно сравнивают высоту и форму старого поршня, положение отверстия под палец, конфигурацию днища и канавок. Такое сопоставление особенно важно для техники, где под одним торговым названием встречаются разные модификации мотора.

Что проверить перед установкой

• Код двигателя: посадочные параметры должны соответствовать мотору 152FMH и его конкретной модификации.
• Диаметр цилиндра: цилиндр должен быть профессионально обработан под ремонтный поршень Ø52,65 мм с предусмотренным производителем зазором.
• Поршневой палец: требуемый наружный диаметр — 13 мм; также проверяют посадку пальца в поршне и верхней головке шатуна.
• Кольца: перед сборкой контролируют их посадку в канавках и зазор в замках внутри подготовленного цилиндра.
• Состояние сопряженных деталей: износ цилиндра, шатуна и посадки пальца устраняют до окончательной сборки, иначе новый поршень не решит причину стука или падения компрессии.

Установка и ввод в работу

Монтаж выполняют на чистых деталях с обязательной смазкой поршня, пальца, колец и поверхности цилиндра моторным маслом. Кольца устанавливают в предназначенные для них канавки, соблюдая их тип, ориентацию и расположение замков согласно ремонтной документации двигателя. Стопорные кольца пальца должны полностью занять свои канавки. Направление поршня определяют по его геометрии и предусмотренным изготовителем обозначениям, если они присутствуют.

После сборки проверяют свободное перемещение кривошипно-шатунного механизма вручную, правильность фаз газораспределения и отсутствие постороннего контакта. В начальный период двигатель эксплуатируют без длительной работы на предельных оборотах и чрезмерной нагрузки, контролируя уровень масла, температуру и посторонние звуки. Точный подбор ремонтного размера и качественная подготовка цилиндра здесь важнее простой замены поврежденной детали: именно согласованная пара поршень–цилиндр обеспечивает нормальную компрессию и стабильную работу двигателя.
