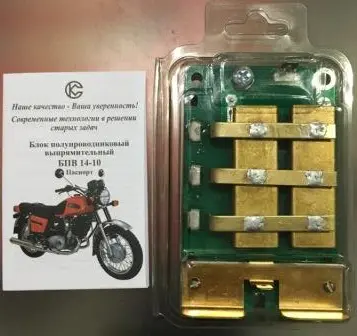

Выпрямитель-регулятор БПВ-5 (БПВ 14-10) СОВЕК для мотоциклов ИЖ

Выпрямитель-регулятор БПВ-5 для системы электрооборудования ИЖ

БПВ-5, также обозначаемый БПВ 14-10, объединяет выпрямитель и регулятор напряжения мотоциклетной бортовой сети. Блок работает совместно с трехфазным генератором номиналом 14 В и аккумуляторной батареей 12 В на мотоциклах серии ИЖ. Он преобразует трехфазный переменный ток генератора в постоянный и регулирует полученное напряжение, необходимое для питания потребителей и зарядки аккумулятора.

Выпрямительная часть построена по трехфазной мостовой схеме на шести диодах. Регулятор управляет током обмотки возбуждения генератора и поддерживает требуемый режим бортовой сети при изменении частоты вращения ротора, подключенной нагрузки и температуры окружающей среды. Таким образом, БПВ 14-10 выполняет сразу две связанные функции и устанавливается вместо отдельного выпрямительного блока и регулятора, предусмотренных соответствующей схемой мотоцикла.

Основные параметры

• Назначение: выпрямление трехфазного тока и регулирование напряжения.
• Применение: мотоциклы серии ИЖ с соответствующей системой электроснабжения.
• Номинальное напряжение генератора: 14 В.
• Номинальное напряжение аккумулятора: 12 В.
• Номинальный постоянный ток при естественном охлаждении: 8 А.
• Максимальный постоянный ток: 10 А при естественном охлаждении и до 20 А при принудительном обдуве со скоростью не менее 2 м/с.
• Максимальный ток обмотки возбуждения генератора: 3 А.
• Исполнение подключения: отдельные клеммные соединители, без общего соединительного разъема.
• Производитель: СОВЕК.

Практические особенности

• Совмещение выпрямителя и регулятора в одном корпусе позволяет обслуживать преобразование тока и управление напряжением одним штатным блоком.
• Регулирование при изменении оборотов генератора и нагрузки помогает сохранять предусмотренный режим питания бортового оборудования.
• Клеммное исполнение подходит для проводки, в которой провода подключаются к отдельным выводам БПВ 14-10.
• Внутренний монтаж закрыт кожухом, а сам блок при нормальной эксплуатации не требует специального периодического обслуживания.

Как проверить совместимость

Перед заказом сопоставьте обозначение старого блока, тип генератора, номиналы системы и способ подключения. Совпадение только внешней формы недостаточно: для этой версии нужны трехфазный генератор 14 В, аккумулятор 12 В и проводка под отдельные клеммы. Если на мотоцикле применяется вариант с единым штекерным соединителем, потребуется соответствующее разъемное исполнение БПВ 14-10.

При замене необходимо сверить расположение и назначение каждого провода со схемой конкретной модификации ИЖ. Блок закрепляют на предусмотренном месте штатными крепежными деталями, после чего подключают имеющиеся провода к соответствующим выводам. Нельзя переставлять соединения только по положению клемм старой детали: сначала проверяют обозначения выводов, состояние контактов, целостность проводки и надежность массы.

Причиной проверки БПВ-5 могут быть отсутствие зарядки аккумулятора, чрезмерное напряжение или нестабильная работа потребителей при изменении оборотов. Такие признаки также возникают при неисправности генератора, аккумулятора, проводов или соединений, поэтому перед заменой полезно проверить всю систему электроснабжения. Правильно подобранный и подключенный БПВ 14-10 восстанавливает предусмотренное преобразование тока генератора и регулирование напряжения на мотоцикле ИЖ.
