Поршень Delta 70 STD Ø47,00 мм MSU

Поршень MSU для двигателя Delta 70 стандартного размера

Поршень диаметром 47,00 мм предназначен для цилиндро-поршневой группы четырехтактного двигателя мопеда Delta 70. Обозначение STD указывает на стандартный размер: такую деталь подбирают для цилиндра с номинальным диаметром, без перехода на ремонтное увеличение. Поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и через палец передает усилие на шатун. От точности подбора этой пары зависят компрессия, уверенный запуск и стабильная работа двигателя.

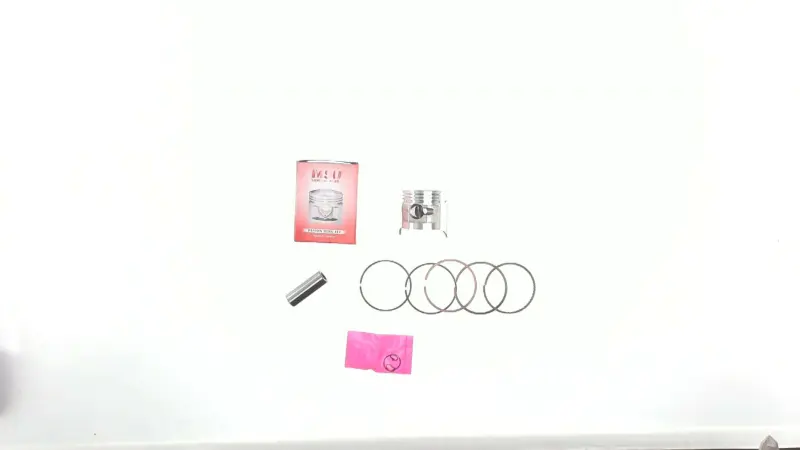

В набор входят поршень, комплект поршневых колец, поршневой палец и стопорные кольца. Это позволяет заменить взаимосвязанные детали при ремонте, не оставляя в новой поршневой изношенный палец или старые кольца. Компрессионные и маслосъемные кольца устанавливаются в соответствующие канавки поршня; их расположение, ориентацию и положение замков необходимо соблюдать по ремонтной документации двигателя.

Когда требуется замена

Проверка поршневой части актуальна при снижении компрессии, затрудненном запуске, потере тяги, повышенном расходе масла, дымности или постороннем стуке в цилиндре. Основанием для замены также служат задиры на юбке, повреждение днища, износ канавок под кольца и увеличенный зазор между поршнем и цилиндром. Одновременно нужно оценить состояние зеркала цилиндра, поршневого пальца, шатуна и его верхней головки: установка одной новой детали не устранит последствия критического износа сопряженных поверхностей.

Что проверить при подборе

• Диаметр: 47,00 мм; цилиндр должен соответствовать стандартному размеру STD.
• Применение: четырехтактный двигатель Delta 70; одного совпадения рабочего объема недостаточно для окончательного выбора.
• Поршневой палец: для семейства Delta JH70 с поршнем Ø47 мм применяется диаметр 13 мм, поэтому перед установкой следует проверить фактический размер пальца и посадку в шатуне.
• Геометрия: сравнивают общую и компрессионную высоту, положение отверстия под палец, профиль днища, форму юбки, канавки и предусмотренные выемки.
• Кольца: проверяют количество канавок, толщину колец и соответствие маслосъемного набора конструкции заменяемого поршня.

Маркировка модели мопеда не заменяет измерение цилиндра. Если цилиндр растачивался или уже ремонтировался, стандартный поршень 47,00 мм может оказаться слишком мал. Диаметр цилиндра измеряют нутромером в нескольких поясах и направлениях, оценивая износ, овальность и конусность. После этого рассчитывают рабочий зазор по требованиям производителя двигателя. При значительном износе сначала определяют допустимый способ восстановления цилиндра, а затем выбирают подходящий размер поршня.

Рекомендации по установке

До сборки цилиндр и канавки очищают от абразива и нагара, детали промывают, а трущиеся поверхности смазывают моторным маслом. Кольца устанавливают подходящим инструментом без чрезмерного разведения. Их тепловой зазор предварительно проверяют в цилиндре, а замки располагают в соответствии со схемой сборки конкретного двигателя. Стопорные кольца пальца должны полностью войти в свои канавки; открытая часть фиксатора не должна оставаться напротив зоны, из которой он может выйти при работе.

После сборки коленчатый вал прокручивают вручную и убеждаются, что поршень движется свободно, клапаны не контактируют с днищем, а механизм не закусывает. Первый запуск проводят после проверки смазки, фаз газораспределения и регулировок двигателя. Правильный подбор по диаметру и геометрии вместе с аккуратной сборкой помогает восстановить герметичность цилиндро-поршневой группы и нормальную работу Delta 70.
