ЦПГ MSU для Honda TACT 50 AF16, Ø41 мм

ЦПГ MSU для Honda TACT 50 AF16, Ø41 мм

Цилиндро-поршневая группа предназначена для двухтактного скутера Honda TACT 50 в модификации AF16, также обозначаемой как Tact Full Mark SA50M. Номинальный диаметр составляет 41 мм, диаметр поршневого пальца — 10 мм. Эти параметры позволяют использовать комплект при восстановлении штатной конфигурации двигателя объемом 50 см³ без перехода на цилиндр увеличенного диаметра.

ЦПГ формирует пространство, в котором движется поршень и происходит сжатие топливовоздушной смеси. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном. Состояние и взаимное соответствие этих деталей влияют на компрессию, запуск двигателя и способность скутера развивать тягу. Установка согласованного комплекта удобна при ремонте, когда цилиндр и поршень имеют выраженный износ и их целесообразно заменять вместе.

Состав и назначение деталей

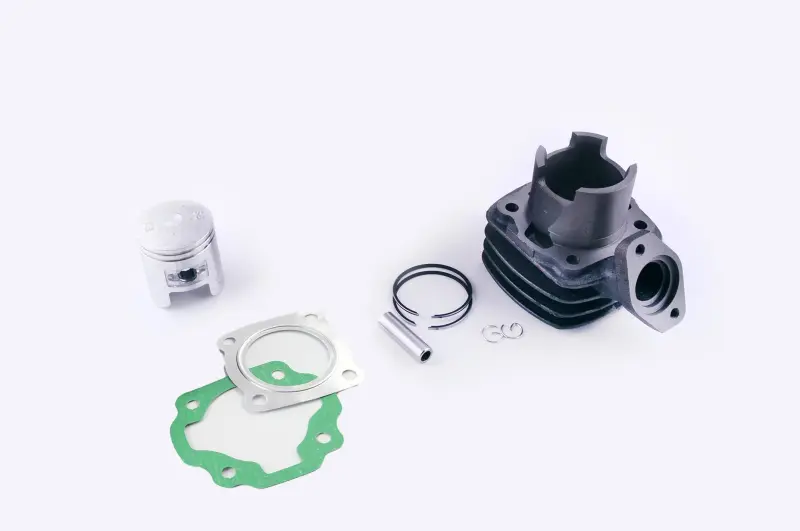

В набор входят цилиндр, поршень, два поршневых кольца, поршневой палец, два стопорных кольца и прокладки. Цилиндр выполнен с наружными ребрами воздушного охлаждения и боковым выпускным фланцем. Комплект охватывает основные детали, которые демонтируются при ремонте верхней части двухтактного двигателя. Перед установкой следует проверить весь состав и убедиться, что каждая деталь соответствует месту монтажа.

• Применение: Honda TACT 50.
• Модификация: AF16, Tact Full Mark SA50M.
• Тип двигателя: двухтактный, объем 50 см³.
• Диаметр цилиндра и поршня: 41 мм.
• Диаметр поршневого пальца: 10 мм.
• Производитель комплекта: MSU.

Как проверить совместимость

Название Honda TACT само по себе недостаточно для точного подбора: у этой модели существуют разные поколения и варианты двигателя. До заказа необходимо сверить модификацию AF16, диаметр 41 мм и палец 10 мм с параметрами разобранного мотора. Дополнительно сравнивают расположение шпилек, форму основания цилиндра, выпускной фланец, окна цилиндра и контуры прокладок. Если двигатель ранее ремонтировался, установленная ЦПГ могла отличаться от штатной, поэтому ориентироваться только на год выпуска или внешний вид скутера не следует.

Диаметр 41 мм соответствует стандартной конфигурации этой версии TACT 50. Его нельзя автоматически заменять ремонтным или увеличенным размером: поршень, кольца и цилиндр должны составлять согласованную пару. Поршневой палец также подбирается точно по диаметру. Несоответствие даже одного из этих параметров не устраняется регулировкой при сборке и требует выбора другого комплекта.

Когда требуется замена ЦПГ

Поводом для диагностики становятся снижение компрессии, затрудненный запуск, потеря тяги, посторонний механический шум или следы повреждений после разборки. На цилиндре проверяют наличие задиров и заметной выработки, на поршне — состояние юбки, днища и канавок колец. Кольца оценивают на износ, повреждение и свободу перемещения в канавках. Такие симптомы могут иметь и другие причины, поэтому решение о замене принимают после осмотра двигателя, а не только по поведению скутера.

Рекомендации по установке

Монтаж ЦПГ требует чистоты и аккуратной сборки. Перед началом удаляют остатки старых прокладок, очищают сопрягаемые плоскости и защищают картер от попадания грязи или мелких деталей. Следует проверить состояние шатуна и его верхней головки, поскольку установка новой поршневой группы не устраняет износ соседних деталей. Поршневые кольца устанавливают с учетом фиксирующих штифтов в канавках, палец надежно закрепляют стопорными кольцами, а трущиеся поверхности смазывают маслом, подходящим для этого двухтактного двигателя.

Цилиндр надевают без перекоса и без чрезмерного усилия, контролируя положение колец. После сборки коленчатый вал проворачивают вручную, чтобы убедиться в свободном ходе поршня и отсутствии заеданий. Крепеж затягивают в порядке и с моментом, указанными в сервисной документации Honda для конкретного двигателя. Перед запуском проверяют герметичность соединений, правильность подключения выпускной системы и отсутствие оставшихся после ремонта инструментов или деталей.

Эта ЦПГ подходит для восстановления Honda TACT 50 AF16 при подтвержденных размерах 41 и 10 мм. Точная сверка модификации и снятых деталей перед монтажом помогает избежать несовместимости и повторной разборки двигателя.
