Набор прокладок двигателя MSU для Yamaha BWS 100, 52 мм

Набор прокладок двигателя MSU для Yamaha BWS 100

Комплект предназначен для ремонта двухтактного двигателя скутера Yamaha BWS 100 с диаметром поршня 52 мм. Прокладки устанавливаются между сопрягаемыми деталями мотора и обеспечивают плотное соединение после разборки и повторной сборки. Такой набор нужен при капитальном обслуживании, замене деталей цилиндропоршневой группы, вскрытии картерных соединений или устранении утечек, связанных с поврежденными уплотнениями.

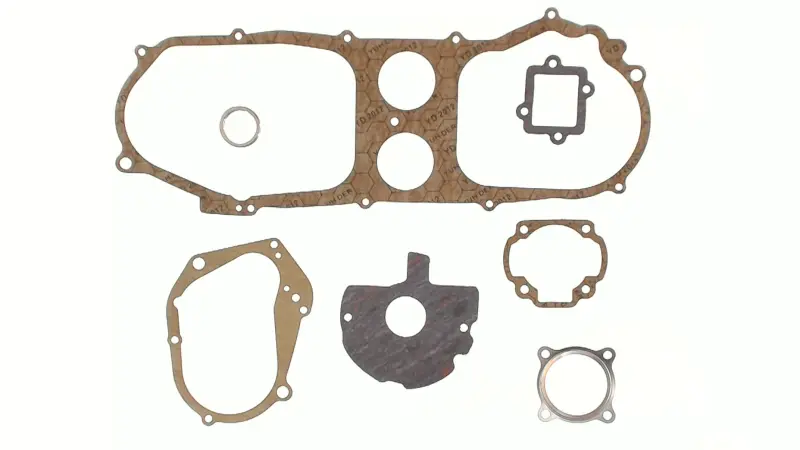

В комплект входят несколько прокладок разной формы для соответствующих соединений двигателя. Для набора MSU заявлены прокладка головки, прокладки цилиндра и уплотнительное кольцо глушителя. Остальные детали отличаются конфигурацией, расположением крепежных отверстий и размерами проходов, поэтому каждая устанавливается только на предназначенное для нее место. Комплектный формат удобен при разборке нескольких соединений: подходящие уплотнения можно заменить в рамках одного ремонта, не подбирая каждую позицию отдельно.

Назначение комплекта

• Герметизация соединений. Прокладки заполняют технологический зазор между сопрягаемыми поверхностями и помогают восстановить плотность соединений после сборки.
• Обслуживание после разборки. Набор позволяет заменить прокладки, которые были обжаты, повреждены при демонтаже либо утратили целостность во время эксплуатации.
• Работа с несколькими участками двигателя. Разные формы деталей предназначены для отдельных соединений, включая цилиндровую часть и соединение выпускной системы.

Как проверить совместимость

Основные ориентиры для выбора — модель Yamaha BWS 100, двухтактное исполнение двигателя и диаметр поршня 52 мм. Перед установкой необходимо дополнительно сопоставить форму каждой прокладки со снятыми деталями: внешний контур, число и расположение крепежных отверстий, диаметры центральных проемов и конфигурацию каналов. У скутеров одной серии могут встречаться отличия, связанные с годом выпуска, модификацией двигателя или ранее установленными компонентами. Поэтому одного совпадения рабочего объема недостаточно: решающее значение имеет геометрия соединения на конкретном моторе.

Этот комплект не следует путать с набором только для цилиндра. В нем представлены прокладки для нескольких соединений двигателя, что соответствует более широкому объему обслуживания. При локальном ремонте заранее определите, какие места будут разобраны, и сравните их с составом набора. Сальники в подтвержденном перечне деталей не указаны, поэтому при ремонте с их заменой такие позиции подбираются отдельно.

Рекомендации по установке

Монтаж выполняют на очищенные сопрягаемые поверхности. Остатки прежней прокладки и загрязнения удаляют аккуратно, не оставляя царапин и задиров, способных нарушить прилегание. До окончательной сборки каждую деталь прикладывают к месту установки без натяжения: отверстия под крепеж и каналы должны совпадать, а края не должны заходить в рабочие проемы. Прокладку нельзя подрезать или смещать для компенсации несовпадений — такое расхождение указывает на неверно выбранную модификацию либо место установки.

Крепеж затягивают в последовательности и с моментом, предусмотренными сервисной документацией Yamaha для соответствующего соединения. Равномерная затяжка особенно важна для деталей цилиндровой части, поскольку перекос ухудшает прилегание поверхностей. После сборки проверяют соединения на отсутствие следов утечки и контролируют работу двигателя. Набор MSU подходит для планового восстановления разобранного мотора Yamaha BWS 100 и ремонта, при котором требуется одновременно обновить несколько прокладок.
