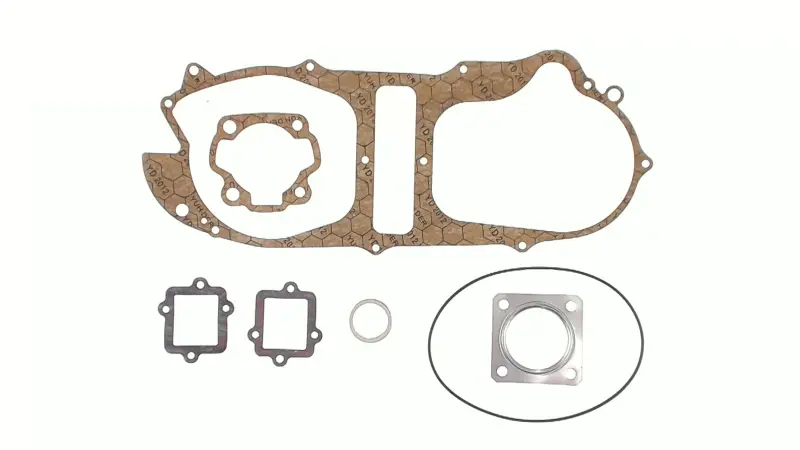

Комплект прокладок двигателя MSU для Suzuki AD110

Комплект прокладок двигателя MSU для Suzuki AD110

Набор предназначен для обслуживания двигателя скутера Suzuki AD110 после разборки соединений, в которых предусмотрены прокладки. Такие детали устанавливаются между сопрягаемыми поверхностями и помогают восстановить плотность соединений при обратной сборке. Комплект удобен при плановом ремонте, устранении следов разгерметизации или повторной сборке разобранного двигателя: необходимые прокладки можно подготовить до начала работ, не подбирая каждую позицию отдельно.

Прокладки работают только в предназначенных для них местах. Их контуры, расположение отверстий и размеры должны соответствовать конкретным поверхностям двигателя. Обозначение AD110 является главным ориентиром этой позиции, однако перед покупкой необходимо учитывать модификацию скутера и фактическую конструкцию установленного мотора. Детали для более нового Suzuki Address 110 с другим кодом двигателя нельзя считать взаимозаменяемыми только из-за совпадения рабочего объема или похожего названия модели.

Что проверить при подборе

Надежнее всего сопоставить набор с демонтированными прокладками и местами их установки. Старые детали можно использовать как образцы формы, но не как повторно устанавливаемые уплотнения. Сравнение следует проводить до сборки, когда доступны все крепежные точки, каналы и края сопрягаемых деталей.

• Модель двигателя: комплект выбирают для Suzuki AD110; обозначение двигателя должно совпадать с фактической модификацией техники.
• Геометрия: внешний контур, центральные проемы, изгибы и узкие перемычки должны повторять форму снятых прокладок.
• Крепежные отверстия: важно совпадение их количества, диаметра и взаимного расположения без растягивания или подрезания детали.
• Зоны уплотнения: края прокладки не должны перекрывать штатные окна, каналы и посадочные участки.
• Объем ремонта: заранее определите, какие соединения будут раскрыты, и сопоставьте их с фактически полученным набором.

Подготовка двигателя к сборке

После демонтажа остатки прежних прокладок и уплотняющих составов удаляют с обеих сопрягаемых поверхностей. Посадочные плоскости должны быть чистыми, сухими и обезжиренными. При очистке нельзя оставлять глубокие царапины, задиры или частицы старого материала внутри каналов и полостей двигателя. Одновременно проверяют плоскости на повреждения и деформацию: новая прокладка не исправляет выраженные дефекты деталей.

Каждую прокладку сначала прикладывают без окончательной затяжки. Она должна свободно занимать свое положение, не смещаться относительно отверстий и не образовывать складок. Если контур приходится натягивать, разворачивать вопреки форме соединения либо дорабатывать вручную, сборку следует остановить и еще раз проверить модификацию двигателя и назначение конкретной детали.

Рекомендации по установке

Порядок сборки, направление установки, необходимость дополнительного уплотняющего состава и параметры затяжки определяются сервисной документацией Suzuki для соответствующей версии AD110. Герметик не наносят автоматически на все прокладки: его применение зависит от типа соединения и требований производителя двигателя. Крепеж затягивают в указанной последовательности и с установленным моментом, поскольку неравномерный прижим может нарушить герметичность или повредить прокладку.

• Не устанавливайте новую деталь поверх фрагментов прежней прокладки.
• Не увеличивайте отверстия и не обрезайте контур для принудительного совмещения.
• Защищайте очищенные поверхности и внутренние полости от абразива и мусора.
• После сборки контролируйте соединения на отсутствие подтеков и других признаков разгерметизации.

Комплект MSU для Suzuki AD110 подходит для ремонта, при котором двигатель уже разобран либо планируется раскрытие нескольких уплотняемых соединений. Точная сверка модели мотора, формы деталей и объема предстоящих работ помогает подготовить подходящие прокладки заранее и выполнить сборку без повторного демонтажа из-за несовпадения контуров.
