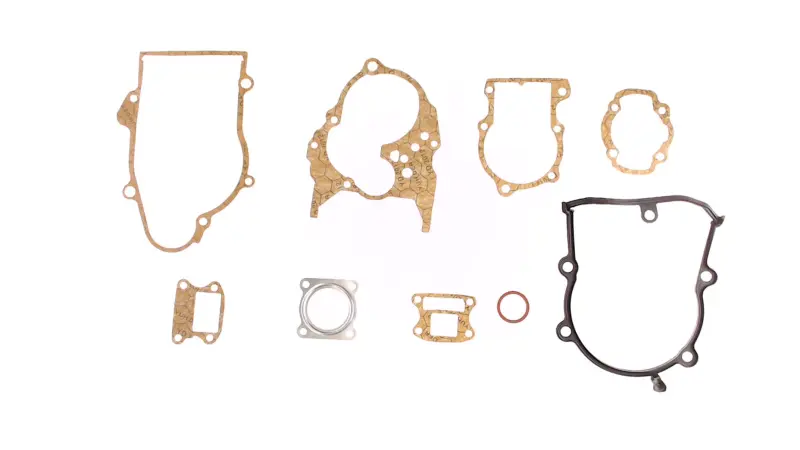

Набор прокладок двигателя MSU для Honda Dio AF27 / Tact

Набор прокладок двигателя MSU для Honda Dio AF27 / Tact

Комплект предназначен для восстановления уплотнений двигателя скутера после разборки корпуса, снятия крышек или выполнения ремонтных операций, при которых штатные прокладки приходится отделять от сопрягаемых поверхностей. Он ориентирован на Honda Dio AF27 и соответствующие версии Honda Tact. Набор позволяет заранее подготовить несколько прокладок разной формы для обслуживания двигателя, не подбирая каждую позицию отдельно уже в процессе сборки.

Назначение комплекта

Прокладки устанавливаются между соединяемыми деталями двигателя и заполняют предусмотренные конструкцией зазоры в местах разъема. Их задача — поддерживать плотность соединений после сборки и препятствовать утечкам через стыки корпуса и крышек. Особенно актуальна замена после вскрытия двигателя: демонтированная прокладка может порваться, расслоиться, деформироваться или частично остаться на поверхности, поэтому возвращать ее на прежнее место обычно нецелесообразно.

Набор пригодится при плановом обслуживании, устранении подтеканий и ремонте с разборкой нескольких соединений. Разные контуры деталей рассчитаны на разные посадочные места. До начала сборки прокладки удобно разложить рядом со снятыми деталями и определить назначение каждой по форме, расположению отверстий и контуру соответствующего фланца. Такой порядок уменьшает риск перепутать близкие по размеру детали.

Как правильно подобрать

Основной подтвержденный ориентир совместимости — Honda Dio AF27. Обозначение Tact в названии охватывает родственные применения, однако конкретную модификацию Tact следует проверить отдельно. У скутеров одной серии могут различаться двигатель, крышки, конфигурация каналов и посадочные контуры, поэтому одного названия семейства недостаточно для безошибочного выбора.

• Уточните полный индекс модели и модификацию установленного двигателя.
• Сравните форму крупных прокладок со старыми деталями и плоскостями разъема.
• Проверьте положение крепежных отверстий, каналов, выступов и вырезов по всему контуру.
• Убедитесь, что ремонт действительно требует полного набора, а не отдельной прокладки конкретной крышки или соединения.
• Если двигатель ранее менялся или дорабатывался, подбирайте комплект по фактически установленной конфигурации.

Контуры и отверстия должны совпадать без растягивания, подрезания и принудительного смещения. Прокладка не должна перекрывать предусмотренные каналы или выступать внутрь полости. При заметном отличии формы устанавливать деталь нельзя: сначала необходимо повторно проверить модификацию двигателя и назначение выбранной позиции из набора.

Подготовка и установка

Перед монтажом удалите остатки старого уплотнения, масло и загрязнения. Поверхности должны быть чистыми, сухими и без задиров; при очистке нельзя повреждать плоскости металлическим инструментом. Одновременно проверьте состояние сопрягаемых деталей: новая прокладка не устранит трещину, коробление, глубокую царапину или неисправность крепежа.

Каждую деталь устанавливают на предназначенное для нее место без складок и повреждений. Герметизирующий состав применяют только там и тем способом, которые предусмотрены руководством по ремонту конкретного двигателя. Крепеж затягивают в установленной последовательности и с рекомендованным моментом, поскольку неравномерное или чрезмерное усилие способно нарушить прилегание и повредить крышку. После сборки следует проверить стыки во время первого запуска и после короткого периода работы.

Этот комплект подходит покупателю, который заранее готовит Honda Dio AF27 или совместимую версию Tact к разборке и последующей сборке двигателя. Точная сверка модели, контуров и отверстий перед установкой помогает использовать набор по назначению и избежать повторного демонтажа из-за неверно выбранной прокладки.
