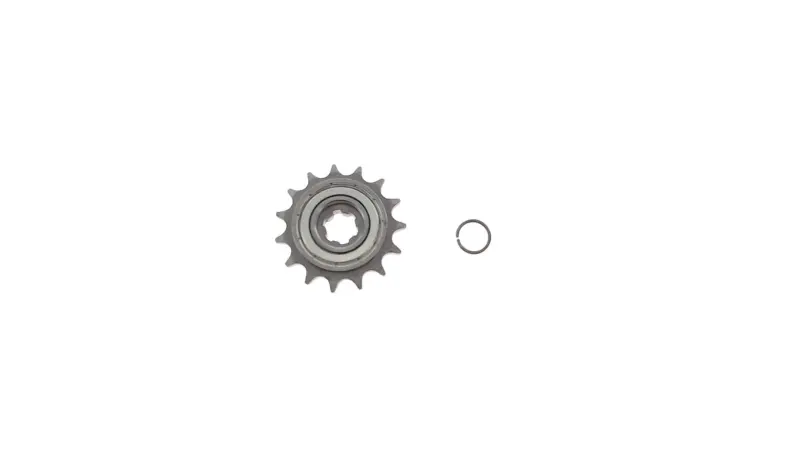

Передняя звезда Delta 428-15T с механизмом свободного хода

Передняя звезда Delta 428-15T с механизмом свободного хода

Передняя звезда предназначена для цепного привода мопеда Delta, рассчитанного на цепь типоразмера 428. Зубчатый венец на 15 зубьев принимает вращение от выходного вала трансмиссии и передает его цепи. Это исполнение отличается от обычной цельной ведущей звезды встроенным механизмом свободного хода и относится к версии, которую в товарных обозначениях называют «нейтральной передачей».

Назначение и особенности конструкции

Звезда устанавливается в передней части привода и работает в паре с цепью 428 и задней ведомой звездой. Количество зубьев влияет на общее передаточное отношение, поэтому 15T следует выбирать как прямую замену детали с тем же числом зубьев. Самовольная установка звезды другого размера меняет поведение трансмиссии и не должна рассматриваться как равноценная замена без учета конфигурации конкретного мопеда.

Центральная часть объединяет внутреннюю профильную посадку и механизм свободного хода. Он обеспечивает зацепление при передаче нагрузки в рабочем направлении и допускает свободное относительное вращение в противоположном. По этой причине такая звезда конструктивно не взаимозаменяема с обычной неподвижной звездой, даже если у обеих деталей совпадают шаг цепи и количество зубьев.

Что проверить при подборе

Обозначения Delta, 428 и 15T задают основные ориентиры, но для уверенного подбора необходимо сопоставить новую деталь со снятой звездой. У мопедов одного семейства встречаются разные модификации привода, поэтому одного названия модели недостаточно.

• Тип цепи: звезда предназначена для цепи 428; цепь другой серии отличается геометрией и не является подходящей парой.
• Количество зубьев: венец имеет 15 зубьев, поэтому на заменяемой детали также должно быть 15T.
• Исполнение: требуется версия с механизмом свободного хода, а не стандартная цельная ведущая звезда.
• Посадка: сравните профиль и размер центрального отверстия, положение звезды на валу и способ фиксации.
• Габариты: сопоставьте наружный диаметр, ширину, вылет зубчатого венца и расположение всех конструктивных частей. Подбирать эти параметры по приблизительному сходству нельзя.

Установка и проверка привода

Перед монтажом осматривают вал и посадочный профиль: на них не должно быть повреждений, способных вызвать люфт или перекос. Одновременно проверяют цепь, заднюю звезду и направляющие привода. Сильно вытянутая цепь, тугие звенья, выраженная коррозия или поврежденные зубья ускоряют износ новой детали. При заметном износе компонентов цепь и звезды целесообразно обслуживать комплектно.

После установки звезда должна располагаться в одной плоскости с цепью и задней звездой. Натяжение цепи выставляют по требованиям руководства конкретного мопеда: чрезмерно тугая или провисающая цепь создает неправильную нагрузку и ухудшает работу привода. До запуска следует вручную проверить плавность вращения, отсутствие заеданий и работу механизма свободного хода: в предусмотренном направлении он вращается свободно, а в противоположном уверенно передает усилие.

Когда требуется замена

Поводом для проверки служат заостренные или асимметрично изношенные зубья, сколы, заметный люфт, неравномерный ход цепи и посторонний шум со стороны передней звезды. Продолжительная работа изношенной пары ухудшает зацепление и может быстро повредить новую цепь либо звезду.

Delta 428-15T подходит для ремонта привода, где штатно применяется передняя звезда на 15 зубьев, цепь 428 и исполнение со свободным ходом. Точное совпадение всех трех признаков, посадочной геометрии и положения венца относительно цепи обеспечивает корректную установку без изменения исходной конфигурации трансмиссии.
