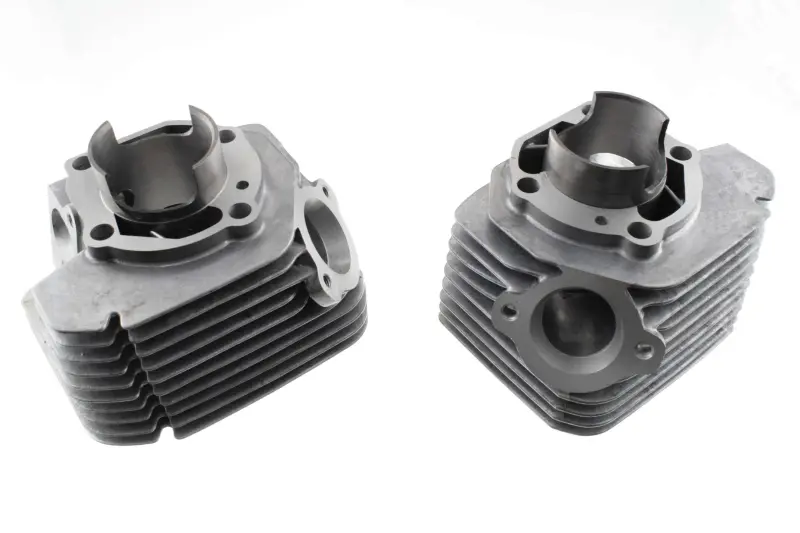

Комплект цилиндров JAWA 350 тип 638 12V HEFEI

Цилиндры HEFEI для JAWA 350 тип 638 12V

Комплект предназначен для ремонта двухцилиндрового двухтактного двигателя мотоцикла JAWA 350 тип 638 с 12-вольтовым электрооборудованием. Цилиндры формируют рабочие поверхности для движения поршней, участвуют в образовании камер сгорания и обеспечивают прохождение газов через предусмотренные окна и каналы. От их состояния и правильного согласования с поршневыми деталями зависят компрессия, запуск двигателя и равномерность работы обоих цилиндров.

Исполнение «голые» подходит для ремонта, при котором сопрягаемые детали подбираются отдельно с учетом фактического состояния двигателя. Это позволяет не привязывать покупку цилиндров к уже собранному набору, однако требует точной проверки поршней, колец, пальцев, головок, прокладок и крепежа, которые планируется использовать при сборке. На поверхности корпуса выполнено развитое наружное оребрение, необходимое для отвода тепла у двигателя с воздушным охлаждением. Каждый цилиндр также имеет впускные, выпускные и перепускные каналы, характерные для двухтактной конструкции.

Подтвержденные параметры

• Назначение: цилиндро-поршневая группа двигателя мотоцикла.
• Совместимость: JAWA 350 и JAWA тип 638.
• Тип двигателя: двухтактный, двухцилиндровый, с воздушным охлаждением.
• Рабочий объем модели: 350 см³.
• Номинальный диаметр цилиндра: 58 мм.
• Указанный для совместимой поршневой группы диаметр пальца: 16 мм.
• Исполнение мотоцикла: версия с электрооборудованием 12V.
• Бренд детали: HEFEI.

Что проверить перед выбором

Обозначение 12V в названии служит признаком поколения мотоцикла и не означает, что цилиндры являются электрической деталью. При подборе следует подтвердить тип двигателя и его модификацию, поскольку внешне близкие цилиндры разных поколений JAWA могут отличаться посадочными местами, расположением каналов, креплением и сопряжением с другими компонентами. Наиболее надежная проверка — сопоставить новые цилиндры со снятыми по форме основания, шпилькам, окнам, патрубкам и плоскостям соединения.

Диаметр 58 мм необходимо учитывать вместе с фактическим размером поршней. Для уже использовавшихся деталей одной номинальной принадлежности недостаточно: перед сборкой измеряют цилиндры и поршни, определяют требуемый монтажный зазор и проверяют состояние колец. Поршни должны соответствовать своим сторонам двигателя, направлению установки и расположению окон. Если старые цилиндры растачивались либо в двигатель ранее устанавливались ремонтные поршни, размеры всей пары проверяют заново.

Подготовка к установке

Монтаж выполняют после очистки сопрягаемых поверхностей и проверки шпилек, резьб, плоскостей основания и головок. Каналы должны быть свободны от загрязнений, а кромки окон — не иметь повреждений, способных повлиять на работу колец. До окончательной сборки проверяют свободное перемещение каждого поршня, правильное положение колец и совпадение всех соединений. Прокладки и уплотнения подбирают именно для двигателя JAWA 350 тип 638.

Для двухцилиндрового мотора особенно важна одинаковая подготовка правой и левой стороны. Различия в зазорах, состоянии поршневых деталей или герметичности соединений способны вызвать неодинаковую компрессию и нестабильную работу двигателя. После установки двигатель вводят в эксплуатацию с учетом требований к собранной поршневой группе, контролируя отсутствие постороннего шума, утечек и перегрева. Такой комплект выбирают при повреждении зеркала цилиндров, глубоких задирах, чрезмерном износе или восстановлении двигателя, когда дальнейшая обработка прежних цилиндров уже не соответствует выбранным поршням.
