Ленточный барабанный тормоз велосипеда YKX mod.A, Ø100×1 мм

Ленточный барабанный тормоз велосипеда YKX mod.A

Механизм предназначен для велосипеда с колесной втулкой, рассчитанной на установку ленточного тормоза. В отличие от ободной системы, он воздействует не на боковые поверхности обода: тормозная лента охватывает барабан, вращающийся вместе с колесом. При натяжении троса рычаг подтягивает ленту к барабану, между контактными поверхностями возникает трение, и скорость вращения колеса уменьшается. Такое устройство относится к тормозам с механическим тросовым приводом и не является V-brake.

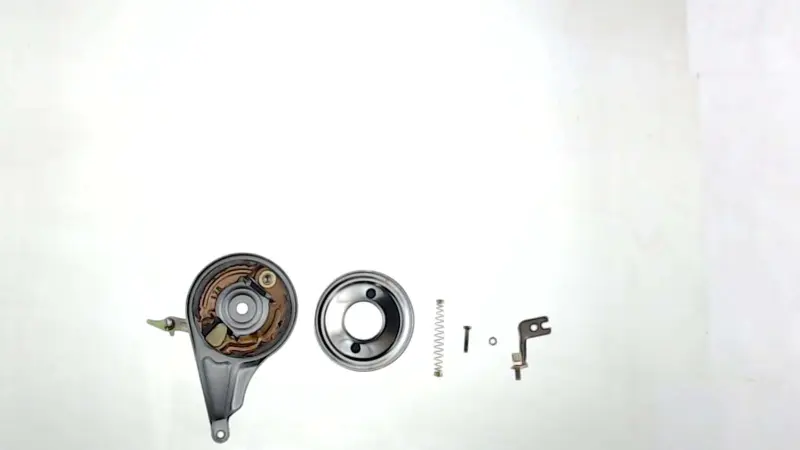

Модель YKX mod.A имеет размерное обозначение Ø100×1 мм. Этот параметр необходимо учитывать при замене вместе с типом втулки, расположением креплений и конфигурацией привода. Один только наружный диаметр колеса или размер покрышки не определяет совместимость: тормоз устанавливается около втулки, поэтому подбирать его следует по снятому механизму и посадочным элементам велосипеда. Конструкция включает круглый барабан, основание с тормозной лентой и приводным рычагом, возвратную пружину, а также детали фиксации и регулировки.

Что проверить при подборе

• Тип тормоза. На велосипеде должен использоваться именно ленточный механизм с барабаном и управлением от тормозной ручки через трос.
• Размерное обозначение. Значение Ø100×1 мм должно совпадать с параметрами заменяемой детали; трактовать второе число как конкретный конструктивный размер без измерения старого механизма не следует.
• Втулку и барабан. Нужно сопоставить посадочное место, способ соединения барабана со втулкой и взаимное положение деталей после сборки.
• Крепление основания. Проверьте форму и положение опорной пластины, реактивного крепления и точек фиксации относительно пера рамы.
• Привод. Направление выхода троса, положение рычага и доступный ход должны соответствовать установленной тормозной ручке и прокладке оболочки троса.
• Свободное пространство. После установки барабан, основание, рычаг и крепеж не должны соприкасаться со спицами, рамой или соседними деталями колеса.

Установка и регулировка

Монтаж начинают с проверки втулки, посадочных поверхностей и креплений. Барабан должен вращаться вместе с колесом, а основание тормоза оставаться неподвижным относительно рамы. После механической фиксации подключают трос и регулируют положение ленты. В отпущенном состоянии между ней и барабаном сохраняют равномерный зазор: колесо должно вращаться свободно, без постоянного трения. При нажатии ручки лента должна подводиться к барабану без перекоса и обеспечивать плавное нарастание тормозного усилия.

Слишком большой зазор увеличивает свободный ход ручки, а чрезмерное натяжение может оставить ленту в постоянном контакте с барабаном. После настройки колесо прокручивают вручную, несколько раз нажимают и отпускают ручку, затем повторно проверяют свободное вращение, возврат рычага и надежность фиксации. Трос не должен перегибаться возле привода, а его оболочка должна устойчиво упираться в предусмотренную точку.

Когда требуется замена

Проверка тормоза нужна при заметном увеличении хода ручки, нестабильном замедлении, заедании рычага, постоянном касании ленты или невозможности добиться правильного зазора регулировкой. Перед заменой стоит осмотреть не только сам механизм, но и барабан, трос, оболочку, ручку и крепление к раме: неисправность одной из этих деталей влияет на работу всего привода. YKX mod.A Ø100×1 мм выбирают как замену для совпадающей ленточной системы, а не как универсальный тормоз для любой велосипедной втулки.
