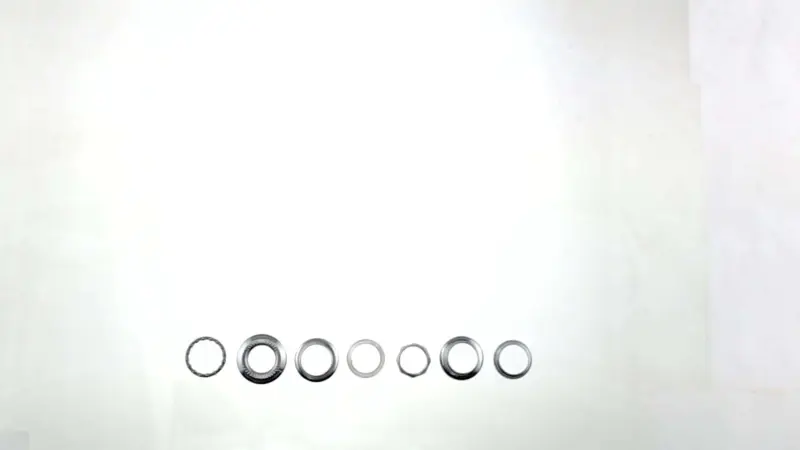

Резьбовая рулевая колонка XLC YKX 1″ для отечественных велосипедов, хром

Резьбовая рулевая колонка XLC YKX 1″ для отечественных велосипедов

Эта рулевая колонка предназначена для ремонта велосипедов с резьбовой системой рулевого управления и дюймовым штоком вилки. Узел соединяет вилку с рамой через рулевой стакан и создает опору, на которой вилка поворачивается вслед за рулем. Наружные детали имеют хромированное исполнение. Колонка подходит для тех случаев, когда требуется восстановить нормальную посадку вилки, устранить последствия износа старых деталей или собрать рулевую часть после разборки.

Как устроена резьбовая система

В резьбовой колонке чашки устанавливаются в рулевой стакан, а подшипники работают между верхней и нижней парами опорных поверхностей. Нижняя дорожка устанавливается у короны вилки, верхняя регулировочная деталь навинчивается на резьбовой шток, после чего настройка фиксируется контргайкой. Такая схема отличается от безрезьбовой: регулировка выполняется резьбовой парой и контргайкой, а не крышкой и зажимом выноса. Поэтому эта модель нужна именно для вилки с резьбой; поставить ее вместо колонки другого стандарта без совпадения посадок нельзя.

Номинал 1″ относится к наружному диаметру штока вилки, а не к наружному диаметру чашек. Это особенно важно при замерах: одинаковое словесное обозначение велосипеда или сходный внешний вид деталей еще не подтверждают посадку. Стандарты резьбовых колонок 1″, 1 1/8″ и 1 1/4″ не являются взаимозаменяемыми.

Что сверить перед выбором

• Тип штока вилки: он должен быть резьбовым, с подходящей резьбой для регулировочной детали и контргайки.
• Номинальный стандарт: эта колонка относится к размеру 1″; обозначение 1 1/8″ означает другой диаметр.
• Посадку чашек: сравните их наружный диаметр и глубину посадочной части со старой колонкой и рулевым стаканом.
• Посадку нижней дорожки: ее размер должен соответствовать месту у короны вилки.
• Высоту набора: после сборки на штоке должно оставаться достаточно резьбы для регулировочной детали, шайбы и контргайки.
• Назначение велосипеда: позиция заявлена для отечественных велосипедов, однако конкретную модель следует определять по фактической конструкции рамы и вилки.

Когда колонку меняют

Поводом для проверки становятся люфт и стук в рулевой части, тугое или шероховатое вращение, а также выраженная фиксация руля около прямого положения. Сначала стоит проверить регулировку: слишком свободная затяжка оставляет люфт, а чрезмерная создает лишнее сопротивление и ускоряет износ подшипниковых поверхностей. Если добиться свободного поворота без люфта уже невозможно, дорожки имеют выработку или руль продолжает двигаться рывками после корректной настройки, колонку заменяют.

Установка и настройка

При монтаже чашки должны входить в подготовленные посадочные места ровно, без перекоса, а подшипники и дорожки — располагаться в правильной последовательности и ориентации. Для запрессовки чашек и установки нижней дорожки используют подходящий инструмент; ударная установка может повредить посадочные поверхности. После сборки регулировочную деталь затягивают до исчезновения люфта, удерживают от проворачивания и фиксируют контргайкой. Итоговая проверка проста: вилка поворачивается плавно, без заедания, а при раскачивании велосипеда с зажатым передним тормозом в колонке нет стука и перемещения.

Основные данные

• Тип: велосипедная рулевая колонка.
• Система: резьбовая.
• Номинальный размер: 1″.
• Назначение: отечественные велосипеды с соответствующими посадками.
• Исполнение: хром.
• Обозначение модели: XLC YKX.

Для уверенного подбора последовательно сопоставьте со снятой колонкой тип штока, размеры чашек, нижнюю посадку и общую высоту резьбовой сборки. Такой порядок надежнее выбора только по названию велосипеда и помогает определить, подойдет ли деталь к имеющейся раме и вилке.
