Резиновая муфта кардана МТ, Днепр SKY (голая)

Резиновая муфта кардана для мотоциклов МТ и Днепр

Эластичная муфта используется в карданной передаче тяжелых мотоциклов МТ и Днепр. Она находится между выходом коробки передач и карданным валом, передает крутящий момент в направлении главной передачи и заднего колеса. Упругая резиновая часть смягчает ударные нагрузки, возникающие при начале движения, переключении передач и изменении тяги. Благодаря этому вращение передается без жесткого контакта сопряженных вилок, а пиковая нагрузка на коробку, кардан и редуктор становится меньше.

Это именно голая резиновая муфта, а не полностью собранная деталь. Такой вариант выбирают, когда металлическая обойма, втулка и другие сопряженные детали пригодны для дальнейшего использования либо приобретаются отдельно. Перед заказом необходимо определить, нужна ли только резиновая часть или готовая муфта в сборе: эти исполнения отличаются составом и не являются прямой заменой друг другу без перестановки дополнительных компонентов.

Конструкция и назначение

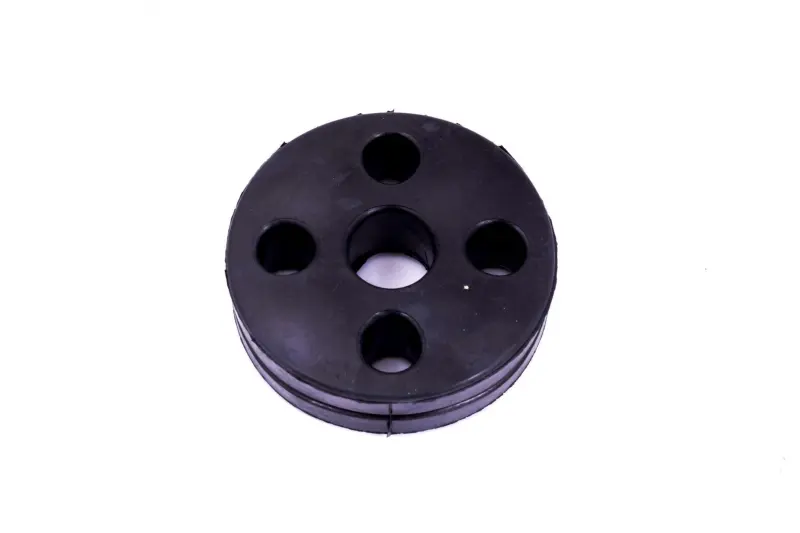

Муфта выполнена в форме круглого эластичного диска. Конструкция включает центральное отверстие, четыре равномерно расположенных отверстия для сопряжения с вилками и кольцевую канавку по наружной окружности. Канавка предназначена для установки обоймы при сборке. В ремонтной документации для карданной передачи мотоциклов Днепр обойму устанавливают в эту выточку и фиксируют замком, после чего в муфту запрессовывают отдельную втулку. Поэтому состояние и соответствие всех сохраняемых деталей следует оценить до начала монтажа.

Резиновая муфта постоянно воспринимает скручивающие и ударные нагрузки. Со временем на ней могут появляться трещины, разрывы, деформация, разбитые края отверстий или чрезмерный люфт в местах контакта с вилками. Такие повреждения ухудшают передачу момента и могут сопровождаться ударами либо вибрацией при разгоне и изменении режима движения. При осмотре следует проверять весь диск, зоны вокруг центрального и четырех рабочих отверстий, а также наружную канавку под обойму.

Что проверить при подборе

• Исполнение: товар представляет собой голую резиновую часть; для ремонта потребуются пригодные сопряженные компоненты.
• Применение: муфта заявлена для карданной передачи мотоциклов семейства МТ и Днепр.
• Геометрия: сравните наружный диаметр, толщину диска, диаметр центрального отверстия и расположение четырех остальных отверстий со снятой деталью.
• Посадка обоймы: сопоставьте ширину, глубину и положение кольцевой канавки по наружной окружности.
• Сопряженные детали: проверьте состояние обоймы, ее замка, втулки и вилок; деформированные или изношенные компоненты не следует устанавливать с новой муфтой.
• Конфигурация мотоцикла: при переделанной раме, замененной коробке передач или нестандартном карданном вале подбор выполняют по фактической конструкции установленного привода.

Рекомендации по установке

До разборки полезно зафиксировать взаимное положение деталей карданной передачи. После снятия старой муфты нужно очистить сопрягаемые компоненты и убедиться, что на вилках нет повреждений, способных быстро разрушить новый резиновый диск. Обойма должна правильно располагаться в наружной канавке, а центральная втулка — устанавливаться без перекоса. Операции с запрессовкой и развальцовкой выполняют подходящим инструментом по руководству ремонта конкретной модификации.

После сборки проверяют правильность посадки муфты, надежность фиксации обоймы, отсутствие перекоса и свободного контакта с соседними деталями. Карданный вал должен занимать штатное положение без принудительного растяжения или сжатия резинового диска. Если точная модификация мотоцикла неизвестна, надежнее снять старую муфту и сопоставить ее геометрию с новой до окончательной сборки. Такой подход особенно важен для техники, которая ранее ремонтировалась с установкой деталей от разных моделей.
