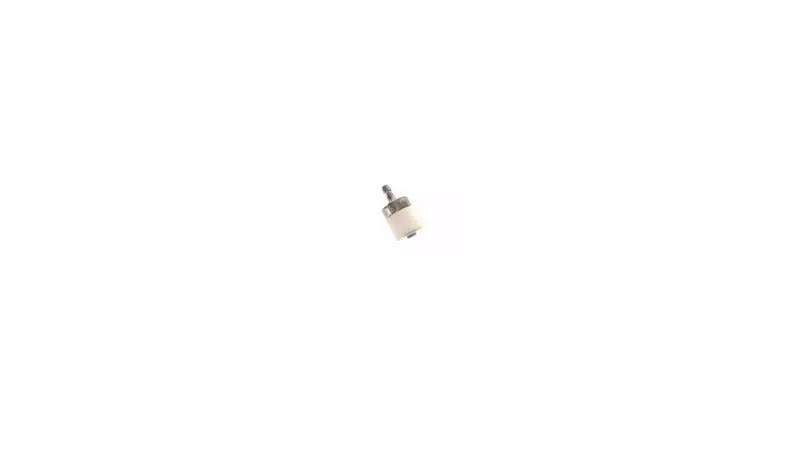

Топливный фильтр бензопилы WOODMAN mod.A, 22×18 мм, Ø5,2 мм

Топливный фильтр для бензопилы WOODMAN mod.A

Компактный фильтр устанавливается в топливной системе бензопилы и очищает поступающее из бака горючее от мелких посторонних частиц до его попадания в двигатель. Деталь присоединяется к внутреннему топливному шлангу и работает непосредственно в баке. Исправный фильтр поддерживает свободную подачу топлива к карбюратору и не позволяет загрязнениям перемещаться дальше по топливной магистрали.

Эта версия WOODMAN имеет каталожные размеры L — 22 мм и h — 18 мм, а также диаметр Ø5,2 мм. Исполнение обозначено как 2017-2, mod.A. Поскольку топливные фильтры бензопил различаются габаритами, формой корпуса и параметрами присоединения, деталь следует подбирать по совокупности размеров. Даже небольшое отличие в диаметре соединительной части способно помешать правильной посадке на шланг, поэтому одного внешнего сходства для выбора недостаточно.

Назначение и работа фильтра

Фильтр находится между запасом топлива в баке и топливной магистралью, ведущей к карбюратору. Он задерживает мелкие частицы, которые могут оказаться в топливе или попасть внутрь бака при эксплуатации и заправке. Одновременно фильтр должен сохранять достаточную пропускную способность: через него горючее поступает к двигателю при запуске и во время работы бензопилы.

Засорение ограничивает прохождение топлива. При недостаточной подаче двигатель может запускаться нестабильно, останавливаться после запуска либо менять характер работы при наклоне инструмента. Такие проявления бывают связаны не только с фильтром, поэтому при обслуживании также проверяют состояние топливного шланга, надежность его соединений и отсутствие повреждений. Если фильтр загрязнен или поток через него заметно ограничен, деталь заменяют подходящей по конструкции.

Параметры для подбора

• Назначение: фильтрация топлива в бензопиле.
• Бренд: WOODMAN.
• Исполнение: mod.A.
• Каталожное обозначение: 2017-2.
• Размер L: 22 мм.
• Размер h: 18 мм.
• Диаметр: Ø5,2 мм.

Перед покупкой измерьте снятый фильтр и сопоставьте длину, высоту, диаметр соединения, форму посадочной части и общий контур корпуса. Отдельно проверьте, что фильтр свободно размещается внутри бака и подходит к установленному топливному шлангу. Привязка этой версии к конкретным моделям бензопил не заявлена, поэтому основным критерием служит совпадение конструкции и всех указанных размеров.

Установка и обслуживание

Работу выполняют на остывшей бензопиле после опорожнения топливного бака, вдали от огня и других источников воспламенения. Старый фильтр извлекают из бака вместе с доступным участком шланга, аккуратно отсоединяют и устанавливают новую деталь без чрезмерного растягивания трубки. Затем шланг с фильтром возвращают в бак, контролируя плотность посадки и отсутствие перегибов.

После сборки проверьте соединение на отсутствие подтекания и убедитесь, что топливный шланг не растрескался и не потерял эластичность. Установка подходящего фильтра особенно актуальна при плановом обслуживании топливной системы, после обнаружения загрязнений в баке или при подтвержденном ограничении подачи топлива. Для надежного результата используйте чистую емкость и не допускайте попадания мусора в открытый бак во время ремонта.
