Фильтр воздушный в сборе для бензопилы Goodlluck GL 5200 «гармошка» AMG

Воздушный фильтр в сборе для бензопилы Goodlluck GL 5200 задерживает пыль и мелкие древесные частицы, которые поступают с воздухом к карбюратору. Во время пиления вокруг двигателя много опилок, поэтому исправный фильтр нужен для нормальной работы впуска и защиты двигателя от загрязнений. Его меняют при повреждении фильтрующей поверхности, нарушении посадки или загрязнении, которое уже не удаётся устранить допустимым способом очистки.

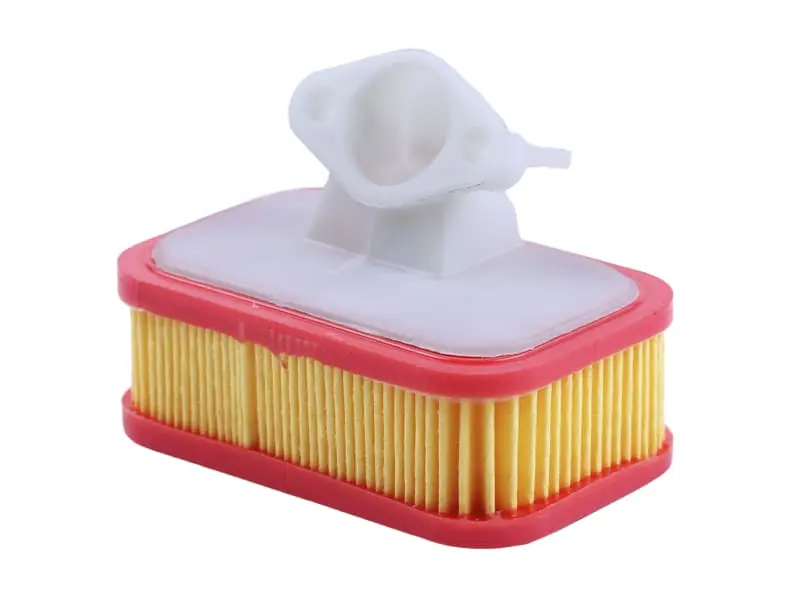

Конструкция «гармошка»

Фильтрующая поверхность собрана в частые складки и заключена между красными рамками. Сверху расположена светлая формованная часть с выступающей горловиной и отверстием для прохода воздуха. Складчатая форма позволяет разместить большую площадь фильтрации в компактном корпусе. При осмотре особое внимание уделяют впадинам складок и местам соединения с рамкой: там могут скапливаться загрязнения или появляться разрывы. Исполнение в сборе подбирают по всей конструкции, включая верхнюю часть и её посадку.

Что сверить при подборе

Сопоставьте снятый фильтр с новым по очертаниям основания, высоте, расположению и форме горловины. Проверьте посадочную поверхность, способ фиксации и пространство под крышкой. Совпадения только общей прямоугольной формы недостаточно: фильтр должен садиться на своё место без перекоса и позволять закрыть крышку без усилия. Если старая деталь деформирована, дополнительно осмотрите место её установки, чтобы не принять повреждение за правильную форму.

Плотность прилегания так же важна, как состояние складок. Зазор по краю позволяет воздуху с пылью обходить фильтрующую поверхность. Неподходящая высота или горловина могут мешать фиксации, а попытка прижать деталь крышкой способна повредить корпус или рамку. Не подрезайте посадочные части и не меняйте крепление ради установки: при расхождении геометрии нужно заново проверить подбор.

Когда нужна замена

Поводом для проверки служат заметное загрязнение складок, разрывы, трещины рамки и неплотная посадка. Сильно забитый фильтр ограничивает поступление воздуха; двигатель может хуже набирать обороты и терять тягу под нагрузкой. Эти симптомы бывают связаны и с другими причинами, поэтому оценивайте сам фильтр, а не только поведение пилы. Пыль со стороны выхода очищенного воздуха — повод проверить целостность поверхности и прилегание к впуску.

Установка и проверка

Работайте с остановленным и остывшим двигателем. До снятия фильтра уберите опилки вокруг крышки, затем откройте отсек и аккуратно извлеките старую деталь, не стряхивая грязь во впуск. Очистите посадочное место, осмотрите крышку, крепления и уплотнение, если оно предусмотрено конструкцией. Повреждённые крепления или уплотняющие детали стоит заменить вместе с фильтром: новый фильтр не устранит зазор в соседнем соединении.

Установите фильтр в штатном положении, убедитесь в равномерном прилегании и закрепите без деформации рамки. Крышка должна закрываться свободно, не смещая горловину. После сборки проверьте фиксацию; запускать пилу с открытым впуском для проверки не нужно. Способ дальнейшей очистки выбирайте по инструкции к пиле и установленному фильтру: промывка, растворители и сильная струя сжатого воздуха допустимы не для каждой фильтрующей поверхности.
