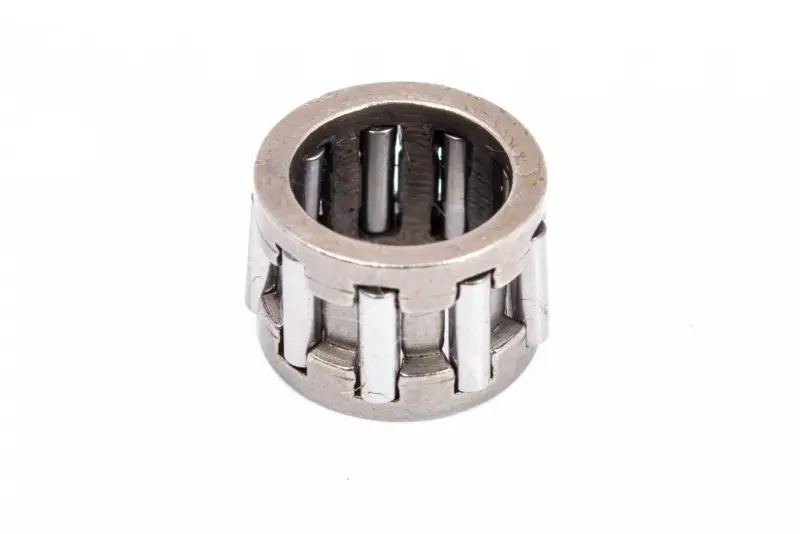

Сепаратор барабана сцепления Husqvarna 137/142 WOODMAN mod.A

Сепаратор барабана сцепления Husqvarna 137/142 WOODMAN mod.A

Игольчатый сепаратор WOODMAN предназначен для установки в барабан сцепления бензопил Husqvarna 137 и Husqvarna 142. Деталь располагается между барабаном и валом, образуя опору с роликами для свободного вращения барабана. Она нужна при ремонте сцепления, когда штатный сепаратор повреждён, изношен или утрачен во время разборки.

Конструкция представляет собой цилиндрическую обойму с рядом игольчатых роликов. Обойма удерживает ролики на заданном расстоянии друг от друга и не позволяет им смещаться внутри посадочного места. При вращении барабана нагрузка передаётся через ролики, поэтому состояние сепаратора непосредственно влияет на свободу хода и положение барабана относительно вала. Исправная деталь должна сохранять форму, удерживать полный комплект роликов и без перекоса размещаться в предназначенной для неё посадке.

Когда требуется проверка и замена

Сепаратор осматривают при обслуживании барабана сцепления, ведущей звёздочки и расположенных рядом деталей. Поводом для разборки могут стать заметный радиальный люфт барабана, затруднённое вращение, посторонний шум со стороны сцепления либо следы неравномерного контакта. Эти признаки не всегда вызваны только подшипником, поэтому одновременно проверяют внутреннюю поверхность барабана и участок вала, на котором работает сепаратор.

• деформированная или разорванная обойма не должна использоваться повторно;
• выпавшие, повреждённые либо неодинаково расположенные ролики указывают на необходимость замены;
• заедание после очистки требует проверки посадочных поверхностей и соседних деталей;
• выраженный люфт нельзя устранять установкой нового сепаратора без оценки износа самого барабана и вала;
• при разборке важно сохранить штатные шайбы и фиксирующие детали, если их состояние допускает дальнейшее применение.

Как правильно подобрать

Основной критерий совместимости этой версии — бензопила Husqvarna 137 или 142 и исполнение детали mod.A. Одного совпадения марки пилы недостаточно: перед установкой следует сопоставить снятый сепаратор и новую деталь по внутреннему и наружному диаметру, ширине обоймы, числу и расположению роликов, а также по форме посадочного места в барабане. Такие проверки особенно полезны, если сцепление ранее ремонтировалось или на пиле установлен нештатный барабан.

Название «сепаратор тарелки сцепления» в каталогах также может использоваться для этой игольчатой опоры барабана. Деталь не является сцеплением в сборе, барабаном, ведущей звёздочкой или комплектом крепежа. Поэтому при ремонте нужно заранее определить, требуется только сепаратор либо износ затронул несколько сопряжённых деталей. Это помогает не устанавливать новую обойму в повреждённую посадку и не оставлять без внимания источник люфта или заедания.

Установка и обслуживание

Монтаж выполняют на очищенные посадочные поверхности при полностью остановленной бензопиле. Перед сборкой удаляют загрязнения и остатки повреждённых роликов, затем проверяют, что сепаратор входит без перекоса, а барабан после установки вращается свободно и не имеет недопустимого поперечного перемещения. Порядок снятия крышки, шины, цепи и деталей сцепления следует выбирать по руководству для конкретной модификации пилы.

Игольчатая опора барабана нуждается в периодическом смазывании средством, предусмотренным инструкцией по обслуживанию бензопилы. Недостаток смазки и загрязнение зоны вращения ускоряют износ контактных поверхностей. После ремонта полезно вручную проконтролировать ход барабана до окончательной сборки, а при обнаружении задиров, овальной выработки или стойкого люфта проверить весь комплект сопряжённых деталей. Сепаратор WOODMAN mod.A подходит для локального восстановления опоры барабана на Husqvarna 137/142, когда остальные компоненты сцепления сохранили пригодное состояние.
