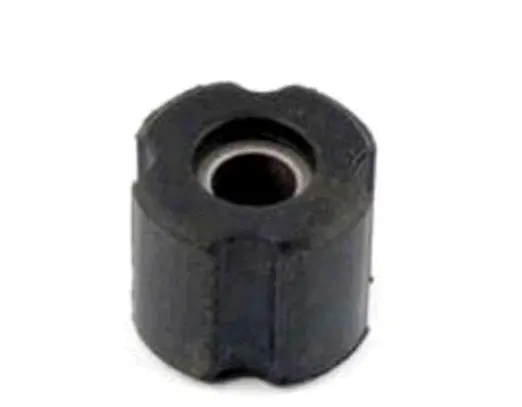

Втулка скольжения штанги мотокосы WOODMAN Ø7/Ø22,5, mod.A

Втулка скольжения штанги мотокосы WOODMAN Ø7/Ø22,5, mod.A

Эта втулка предназначена для установки в штангу мотокосы и служит опорой для проходящего внутри вала. Она помогает удерживать вал в заданном положении относительно корпуса штанги, поэтому состояние и правильная посадка детали имеют значение при ремонте приводной части инструмента. Исполнение mod.A имеет внутренний диаметр Ø7 и внешний диаметр Ø22,5. Эти два параметра необходимо проверять одновременно: совпадения только одного размера недостаточно для правильного подбора.

Деталь выполнена в виде компактного цилиндрического корпуса с центральным отверстием и профилированной наружной поверхностью. Внутреннее отверстие подбирают под вал, а внешний размер и форму корпуса — под посадочное место внутри штанги. Такой способ выбора особенно важен для мотокос со сходными по виду штангами: внешне похожие втулки могут различаться диаметрами, формой наружного профиля и исполнением.

Как проверить совместимость

Перед покупкой извлеките старую втулку и сопоставьте ее с новой деталью. Основные ориентиры — внутренний Ø7, внешний Ø22,5 и обозначение исполнения mod.A. Измерять желательно саму втулку, а не только отверстие штанги: изношенная деталь может иметь деформацию, выработку по центру или поврежденные края, поэтому одно измерение не всегда дает полную картину.

• Внутренний диаметр Ø7: должен соответствовать валу, который проходит через центральное отверстие втулки.
• Внешний диаметр Ø22,5: определяет соответствие посадочному месту внутри штанги.
• Исполнение mod.A: учитывается вместе с диаметрами и формой наружного профиля.
• Назначение: втулка применяется в составе штанги мотокосы, а не как универсальная втулка для любого садового инструмента.

Дополнительно сравните общую высоту, расположение наружных пазов и контур торцов со снятой деталью. Точные значения этих параметров для позиции не заявлены, поэтому непосредственное сопоставление формы помогает исключить вариант, который совпадает по диаметрам, но отличается геометрией посадки. Если старая втулка разрушена, ориентируйтесь на сохраненные фрагменты и конструкцию посадочного места либо передайте подбор специалисту по ремонту мотокос.

Когда требуется проверка втулки

Состояние детали стоит оценить при обслуживании штанги, появлении заметного поперечного люфта внутреннего вала, постороннего шума или непривычной вибрации в этой зоне. Такие признаки могут иметь несколько причин, поэтому перед заменой необходимо осмотреть также вал, посадочное место и связанные детали привода. Втулку меняют при выраженной выработке центрального отверстия, трещинах, деформации корпуса или повреждении наружного профиля, если она перестала надежно располагаться в штанге.

Рекомендации по установке

Монтаж выполняют при разобранной и очищенной штанге согласно порядку обслуживания конкретной мотокосы. Остатки поврежденной втулки и загрязнения удаляют из посадочного места, после чего деталь устанавливают ровно, без перекоса и повреждения кромок. Профиль корпуса должен занять предусмотренное положение внутри штанги, а вал — проходить через центральное отверстие без принудительного смещения.

После сборки проверьте отсутствие заедания, чрезмерного люфта и нехарактерного шума. Не следует подгонять втулку стачиванием корпуса или расширением отверстия: такая обработка меняет посадку и может нарушить центровку вала. WOODMAN mod.A Ø7/Ø22,5 подходит для ремонта только тогда, когда размеры и конфигурация совпадают со снятой деталью и посадочным местом вашей мотокосы.
