Поршень Delta 70 +0,75 Ø47,75 SUNY mod.A

Ремонтный поршень SUNY для Delta 70

Поршень SUNY mod.A диаметром 47,75 мм предназначен для ремонта цилиндро-поршневой группы мопеда Delta 70. Обозначение +0,75 указывает на увеличенный ремонтный размер: деталь применяют не вместо стандартного поршня Ø47,00 мм без дополнительной проверки, а в цилиндре, подготовленном под соответствующий диаметр. Такой вариант нужен при восстановлении двигателя после износа рабочей поверхности цилиндра, появления задиров либо расточки в ходе ремонта.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец на шатун. Состояние его наружной поверхности, канавок и колец непосредственно связано с компрессией. Изношенный или неправильно подобранный поршень может сопровождаться падением тяги, затрудненным запуском, посторонним стуком, повышенным расходом масла и дымностью. Установка детали подходящего ремонтного размера позволяет восстановить рассчитанное взаимодействие поршня, колец и обработанного цилиндра.

Состав и основные параметры

• Назначение: ремонт цилиндро-поршневой группы мопеда Delta 70.
• Диаметр поршня: 47,75 мм.
• Ремонтное увеличение: +0,75 мм относительно стандартного диаметра 47,00 мм.
• Исполнение: SUNY mod.A.

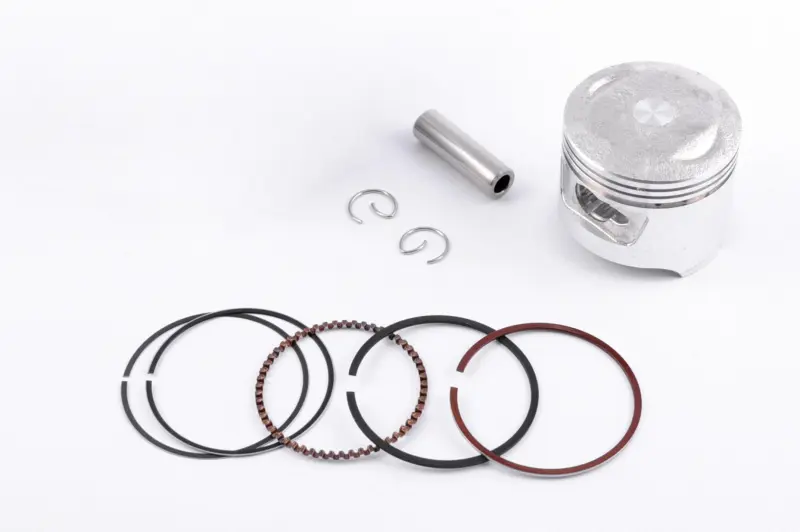

• Набор деталей: поршень, поршневой палец, два стопорных кольца и комплект поршневых колец.

Наличие пальца, стопорных колец и колец в одном наборе упрощает подготовку к ремонту: сопрягаемые детали не приходится подбирать отдельно. Однако перед монтажом необходимо проверить каждый компонент, поскольку обозначение Delta 70 охватывает технику разных выпусков и исполнений, а одинаковый рабочий объем сам по себе не подтверждает совпадение всех посадочных параметров.

Как правильно подобрать

Главный критерий выбора — фактический размер цилиндра после дефектовки и механической обработки. Диаметр 47,75 мм должен соответствовать подготовленному цилиндру с монтажным зазором, установленным ремонтной документацией двигателя. Определять размер только по заявленному объему или прежнему обозначению мопеда нельзя. Цилиндр измеряют в нескольких поясах и направлениях, чтобы оценить диаметр, овальность и конусность. Если поверхность имеет глубокие повреждения или геометрия выходит за допустимые пределы, решение о расточке принимает моторист.

Дополнительно сравнивают старый поршень и новую деталь по форме днища, общей высоте, расположению отверстия под палец, диаметру пальца, числу и расположению канавок под кольца. Отдельной проверки требует исполнение mod.A: оно должно соответствовать конфигурации установленной цилиндро-поршневой группы. Поршень с тем же наружным диаметром, но иной высотой или положением пальца, нельзя считать взаимозаменяемым.

Рекомендации по установке

До сборки очищают цилиндр после обработки, проверяют зазор поршня, торцевые зазоры колец в цилиндре и свободное перемещение колец в канавках. Кольца устанавливают в предназначенные для них канавки, не допуская чрезмерного растяжения; замки располагают согласно требованиям к конкретному двигателю. Поршневой палец должен входить без перекоса, а оба стопорных кольца — полностью занять свои канавки. Попадание стопорного кольца в цилиндр способно вызвать серьезное повреждение, поэтому фиксацию контролируют до окончательной сборки.

После монтажа двигатель сначала эксплуатируют без продолжительной высокой нагрузки, наблюдая за запуском, посторонними звуками, дымностью и расходом масла. Этот поршень подходит для ремонта Delta 70 именно тогда, когда цилиндр подготовлен под Ø47,75 мм, исполнение mod.A совпадает, а все сопрягаемые размеры проверены измерительным инструментом.
