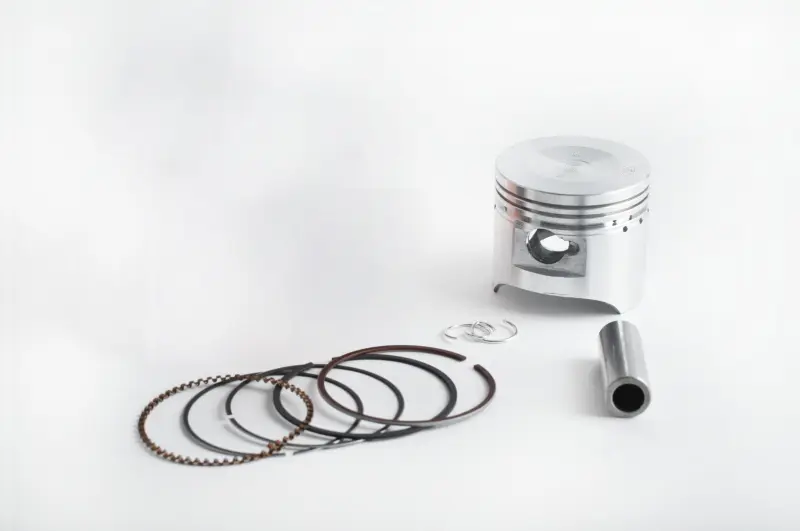

Поршень Delta 100 STD Ø50,00 KOMATCU mod.A с кольцами и пальцем

Поршень Delta 100 STD Ø50,00 KOMATCU mod.A

Комплект предназначен для ремонта цилиндро-поршневой группы мопеда Delta 100 с номинальным диаметром поршня 50,00 мм. Обозначение STD указывает на стандартный размер: такой вариант выбирают для цилиндра, который сохранил предусмотренный номинальный диаметр и не был расточен под увеличенный ремонтный поршень. Деталь участвует в сжатии топливовоздушной смеси и через поршневой палец передает усилие на шатун, поэтому точность подбора непосредственно влияет на компрессию, запуск двигателя и характер его работы.

В набор входят поршень, комплект колец, поршневой палец и два стопорных кольца. Такое исполнение позволяет одновременно заменить связанные детали поршневой группы, не оставляя в соединении изношенные кольца или палец от прежнего комплекта. На поршне предусмотрены канавки для компрессионных и маслосъемных колец, а отверстия в бобышках служат для установки пальца. Стопорные кольца фиксируют палец от осевого перемещения после сборки.

Когда требуется замена

Проверка поршневой группы нужна при снижении компрессии, затрудненном запуске, потере тяги, повышенном расходе масла, постороннем стуке или появлении заметного дыма из выхлопной системы. Основанием для замены также становятся задиры на юбке, повреждение днища, износ кольцевых канавок либо чрезмерный зазор между поршнем и цилиндром. Эти признаки могут иметь несколько причин, поэтому перед ремонтом цилиндр и сопряженные детали необходимо очистить, осмотреть и измерить, а не оценивать их состояние только по внешним проявлениям двигателя.

Что проверить при подборе

• Модель применения: комплект рассчитан на Delta 100; одного совпадения внешней формы недостаточно, если двигатель ранее заменяли или переделывали.
• Диаметр: размер поршня составляет 50,00 мм. Его сопоставляют с фактическим диаметром цилиндра и требуемым монтажным зазором.
• Размерная группа: исполнение STD подходит для номинального цилиндра. После расточки понадобится поршень соответствующего увеличенного размера.
• Посадочные параметры: до сборки сравнивают диаметр и длину пальца, общую высоту поршня, положение его пальцевого отверстия, форму днища и расположение канавок со снятой деталью.
• Состояние цилиндра: глубокие риски, овальность, конусность или значительная выработка не устраняются установкой одного нового комплекта.

Обозначение mod.A следует учитывать при сопоставлении с прежней конфигурацией двигателя. У мопедов одной торговой модели могут встречаться разные исполнения мотора, поэтому окончательный выбор делают по размерам цилиндра и снятого поршня. Если цилиндр уже проходил механическую обработку, отметка STD сама по себе не подтверждает пригодность комплекта.

Рекомендации по установке

Перед монтажом проверяют зеркало цилиндра, зазор поршня, состояние шатуна и посадку пальца. Кольца устанавливают в предназначенные для них канавки с соблюдением порядка и ориентации, предусмотренных ремонтной документацией двигателя. Они должны свободно перемещаться в канавках без заедания, а зазоры в замках необходимо контролировать непосредственно в цилиндре. Стопорные кольца полностью размещают в посадочных канавках: неполная фиксация может привести к выходу пальца и повреждению цилиндра.

При сборке важно соблюдать направление установки поршня, если оно задано его конструкцией, использовать подходящий монтажный инструмент и не прикладывать ударную нагрузку к кольцам или пальцу. После ремонта двигатель запускают только после проверки смазки, свободного проворачивания коленчатого вала и правильности сборки. Поршень KOMATCU mod.A в размере STD подходит для планового восстановления Delta 100 лишь тогда, когда измерения подтверждают номинальный цилиндр Ø50,00 мм и совпадение остальных посадочных параметров.
