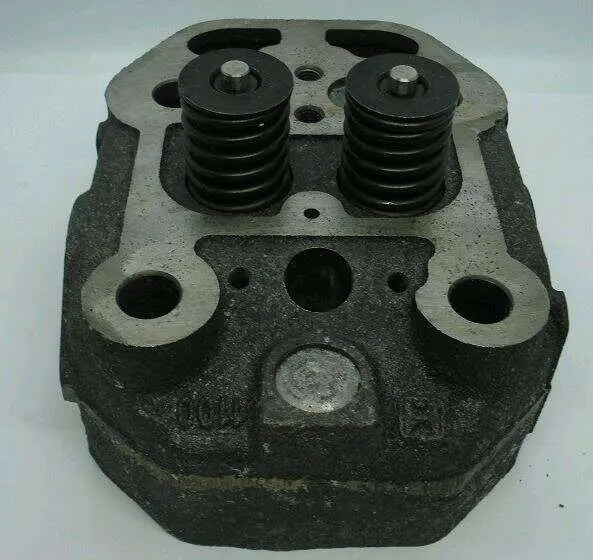

Головка цилиндра ZS/ZH 1100 в сборе TD

Головка цилиндра ZS/ZH 1100 в сборе TD

Головка цилиндра предназначена для одноцилиндровых четырехтактных дизельных двигателей ZS/ZH 1100 с водяным охлаждением, применяемых на мотоблоках и мототракторах. Деталь устанавливается в верхней части цилиндра, закрывает камеру сгорания и служит основанием для компонентов газораспределительного механизма. Исполнение в сборе подходит для ремонта, при котором требуется заменить не только корпус головки, но и установленный клапанный механизм.

Назначение в двигателе

Во время работы мотора головка вместе с цилиндром и поршнем формирует герметичное пространство, необходимое для сжатия и сгорания топлива. В ней размещены впускной и выпускной клапаны: один управляет поступлением воздуха, второй обеспечивает выпуск отработавших газов. Пружины возвращают клапаны в закрытое положение, а тарелки и сухари удерживают пружинный механизм. От состояния этих деталей зависят герметичность камеры сгорания, компрессия, запуск двигателя и устойчивость его работы под нагрузкой.

Головку заменяют при трещинах корпуса, повреждении привалочной плоскости, износе клапанов, седел или направляющих, а также после перегрева, если восстановление прежней детали нецелесообразно. Признаками неисправности могут быть затрудненный запуск, снижение компрессии и мощности, прорыв газов в зоне соединения с цилиндром, нестабильная работа двигателя или нарушения газообмена. Перед заменой необходима диагностика, поскольку похожие симптомы также возникают при неисправностях поршневой группы, топливной аппаратуры и регулировки клапанов.

Конструкция и формат поставки

Это собранная головка, а не пустой корпус. В ее клапанную часть установлены клапаны, пружины, тарелки и фиксирующие сухари. Такая конфигурация сокращает объем подготовительных операций по сравнению с переносом всех пригодных деталей со старой головки. При этом перед монтажом необходимо проверить состояние сборки, свободное перемещение клапанов и предусмотренные двигателем регулировки.

• Тип детали: головка цилиндра в сборе.
• Совместимый двигатель: ZS/ZH 1100.
• Тип двигателя: одноцилиндровый четырехтактный дизель.
• Охлаждение: водяное.
• Номинальная мощность совместимого двигателя: 15 л. с.
• Диаметр цилиндра совместимого двигателя: 100 мм.
• Применение: мотоблоки и мототракторы с соответствующим двигателем.

Как проверить совместимость

Подбирать головку следует по модели двигателя, а не только по торговому названию мотоблока. На технике одной марки могут применяться разные силовые агрегаты, поэтому обозначение ZS1100 или ZH1100 должно соответствовать установленному мотору. Дополнительно сравните старую и новую детали по форме привалочной плоскости, расположению крепежных отверстий, каналов охлаждения, впускного и выпускного окон, месту установки форсунки и конфигурации клапанного механизма. Эти точки сопоставления помогают исключить ошибку при наличии нескольких модификаций двигателя.

Исполнение «в сборе» не означает наличие всех сопутствующих деталей для монтажа. Прокладку головки, крепеж, форсунку, элементы впуска и выпуска следует подбирать отдельно, если они нужны при конкретном ремонте. Состояние снятых компонентов оценивают до установки: поврежденные прокладки повторно не применяют, а крепеж проверяют по требованиям изготовителя двигателя.

Установка и ввод в работу

Монтаж выполняют на очищенную и проверенную привалочную поверхность цилиндра с прокладкой, соответствующей двигателю ZS/ZH 1100. Перед затяжкой необходимо убедиться в чистоте крепежных отверстий и совпадении масляных и охлаждающих каналов. Крепеж затягивают в установленной для двигателя последовательности и с регламентированным моментом. После сборки регулируют клапанные зазоры, восстанавливают соединения впуска, выпуска и системы охлаждения, затем проверяют отсутствие утечек и посторонних шумов.

Головка цилиндра ZS/ZH 1100 TD подходит для капитального или локального ремонта дизельного мотоблочного двигателя, когда требуется готовая клапанная часть вместо голого корпуса. Точная сверка модификации мотора и геометрии снятой детали перед установкой обеспечивает корректное соединение с цилиндром и остальными системами двигателя.
