Муфта кардана резиновая в сборе для МТ Днепр МОТОТРЕК (#SKY)

Резиновая муфта кардана в сборе для МТ Днепр

Муфта предназначена для карданной трансмиссии мотоциклов МТ Днепр. Она соединяет элементы привода, участвующие в передаче крутящего момента от двигателя к заднему колесу, и одновременно смягчает возникающие при движении удары и вибрации. Эластичная часть компенсирует кратковременные нагрузки между сопряженными деталями, поэтому исправное состояние муфты важно для ровной работы карданного привода.

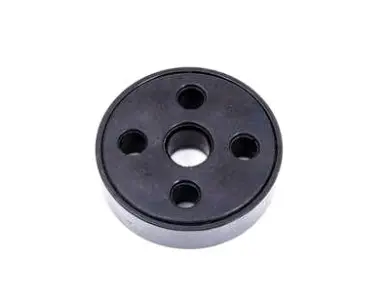

Деталь выполнена в сборе и имеет круглую форму. В центре расположено одно отверстие, вокруг него — четыре равномерно размещенных периферийных отверстия. Такая конфигурация должна соответствовать ответным деталям установленного на мотоцикле соединения. Муфта относится к запчастям трансмиссии для отечественных четырехтактных мотоциклов Днепр МТ с указанным в товарных характеристиках объемом двигателя 650 см³.

Что проверить при подборе

Принадлежность мотоцикла к семейству МТ Днепр — основной, но не единственный критерий. У разных годов выпуска, модификаций и ранее отремонтированных мотоциклов конфигурация привода может отличаться. Перед заказом необходимо сопоставить новую деталь со снятой муфтой и проверить:

• наружный диаметр и общую толщину корпуса;
• диаметр и форму центрального отверстия;
• диаметры четырех периферийных отверстий и расстояние между их центрами;
• посадку сопрягаемых пальцев или выступов в отверстиях муфты;
• доступное пространство в зоне карданного соединения;
• исполнение детали в сборе, если на мотоцикле требуется именно такой вариант.

Сравнивать следует не только общий вид. Даже небольшое несовпадение расположения отверстий или посадочных размеров может помешать установке, создать перекос либо вызвать неравномерную нагрузку на резиновую часть. Если старая муфта была заменена ранее, ориентироваться нужно на фактическую конструкцию установленного карданного привода.

Когда муфту следует заменить

Осмотр необходим при появлении рывков во время начала движения, усилении вибрации в зоне трансмиссии, ударах при изменении нагрузки или заметном люфте соединения. Основанием для замены служат трещины, разрывы, глубокая деформация резины, поврежденные края отверстий и смещение сопрягаемых деталей. Продолжать эксплуатацию с разрушенной муфтой не следует: повреждение ухудшает передачу момента и увеличивает ударные нагрузки на соседние части карданного привода.

Рекомендации по установке

Перед монтажом очищают место соединения и проверяют состояние деталей, которые входят в отверстия муфты. На них не должно быть выраженной выработки, заусенцев или деформации, способной повредить новую резиновую часть. Муфту устанавливают без перекоса и принудительного растягивания отверстий. Все сопрягаемые точки должны входить равномерно, а карданный вал после сборки — располагаться в предусмотренном положении без постоянного бокового натяжения.

После установки следует вручную проверить свободу движения соединения и отсутствие контакта с окружающими деталями. Во время первой поездки полезно проконтролировать поведение трансмиссии при плавном разгоне и сбросе нагрузки, а затем повторно осмотреть муфту. Правильно подобранная и установленная деталь работает как эластичное звено карданной передачи, помогая сглаживать толчки и вибрации между сопряженными частями привода.
