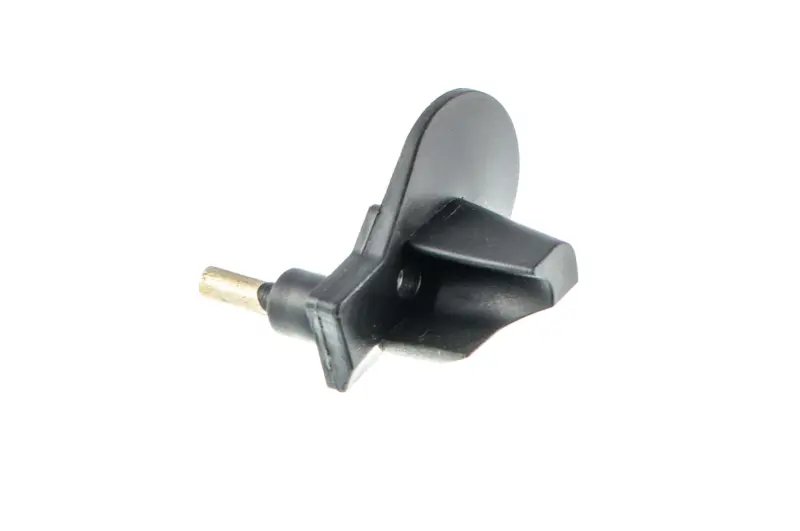

Уловитель-натяжитель цепи для бензопилы ATLANT BEST mod.A

Уловитель-натяжитель цепи ATLANT BEST mod.A

Деталь предназначена для бензопилы ATLANT и объединяет функции улавливателя и натяжителя пильной цепи. Она участвует в правильном расположении цепной гарнитуры, а при сходе или разрыве цепи принимает ее на себя и ограничивает неконтролируемое движение. Исполнение BEST mod.A нужно учитывать при подборе: внешне сходные детали разных модификаций могут отличаться формой корпуса, положением штифта и способом установки.

Назначение и работа детали

Натяжная часть взаимодействует с соответствующим отверстием направляющей шины. При регулировке штифт перемещает шину относительно ведущей звездочки, позволяя установить требуемое натяжение цепи. Улавливающая часть располагается в зоне прохождения цепи и служит опорой при ее сходе с шины или разрыве. Обе функции зависят от правильного положения детали, поэтому исправность корпуса и металлического штифта необходимо оценивать вместе.

Конструкция включает черный формованный корпус сложной формы и выступающий металлический штифт. Такая конфигурация рассчитана на определенное посадочное место, поэтому изделие нельзя подбирать только по общему назначению или названию бензопилы. Для этой позиции подтверждено применение с ATLANT в исполнении BEST mod.A; совместимость с другими версиями без отдельной проверки не предполагается.

Что сравнить перед выбором

• Модель и модификацию: наименование бензопилы должно соответствовать ATLANT, а исполнение детали — BEST mod.A.
• Общий контур корпуса: сравните форму основания, выступов, ограничивающей площадки и расположение посадочных участков со снятой деталью.
• Положение штифта: важны направление его выхода, расположение относительно корпуса и совпадение с отверстием на шине.
• Монтажную ориентацию: новая деталь должна размещаться так же, как прежняя, без перекоса и принудительной подгонки.
• Состояние сопряженных частей: проверьте отверстие шины, механизм регулировки и крепления боковой крышки, чтобы неисправность соседних деталей не мешала настройке.

Когда требуется замена

Установку новой детали рассматривают при трещинах, сколах или деформации корпуса, повреждении либо утрате штифта, нарушении его фиксации, а также когда механизм перестает перемещать шину при регулировке. Поводом для осмотра служит и сход цепи: после такого события следует проверить улавливающую площадку, посадку детали и состояние элементов крепления. Поврежденный корпус или штифт с заметным люфтом не обеспечивают штатную работу механизма.

Установка и проверка

Работы выполняют при остановленном и остывшем двигателе. После снятия боковой крышки и ослабления крепления шины деталь устанавливают в предусмотренное посадочное место в той же ориентации, что и снятая. Штифт натяжителя должен войти в предназначенное для него отверстие шины без перекоса. Затем шину и цепь возвращают в рабочее положение, устанавливают крышку и регулируют натяжение по руководству бензопилы.

Перед запуском проверьте, что цепь расположена в пазу шины, свободно перемещается вручную при выключенном двигателе, не провисает и не перетянута. Улавливающая часть должна стоять устойчиво и не мешать движению гарнитуры. После короткой пробной работы натяжение проверяют повторно. Такой порядок помогает одновременно оценить правильность установки натяжного штифта и положение улавливателя.

Уловитель-натяжитель ATLANT BEST mod.A подходит для ремонта соответствующей модификации бензопилы, когда требуется восстановить регулировку положения шины и заменить поврежденную улавливающую деталь. Точное сравнение конфигурации со снятой запчастью до разборки сокращает риск ошибки и упрощает последующую сборку.
