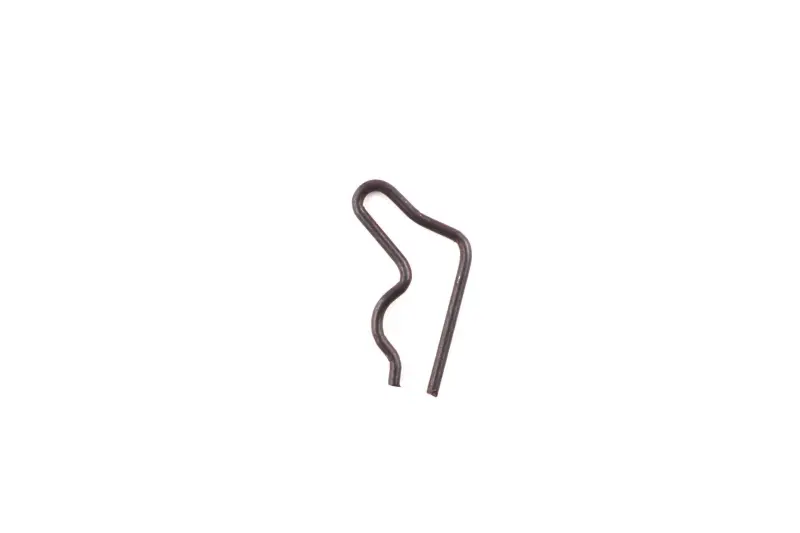

Пружина собачки храповика стартера бензопилы Goodluck WOODMAN mod.A

Пружина собачки храповика стартера Goodluck WOODMAN mod.A

Небольшая фигурная пружина предназначена для механизма собачки ручного стартера бензопилы Goodluck WOODMAN в исполнении mod.A. Она участвует в управлении подвижной собачкой, которая при вытягивании пускового шнура входит в зацепление с ответной частью храповика. Благодаря этому усилие от барабана стартера передается на двигатель и позволяет провернуть его перед запуском. После завершения рывка детали пускового механизма должны вернуться в предусмотренное конструкцией положение.

Пружина работает совместно с собачкой, ее осью, храповиком и барабаном стартера. Если она деформирована, ослаблена, сломана либо установлена неправильно, собачка может выходить недостаточно четко или не занимать нужное положение. Типичные проявления такой неисправности — свободное вытягивание шнура без проворачивания двигателя, зацепление только с нескольких попыток, периодические срывы или нестабильная работа стартера. Однако похожие симптомы возникают и при износе самой собачки, ее посадочной оси либо зубьев ответной детали, поэтому перед ремонтом следует осмотреть весь механизм зацепления.

Что проверить при выборе

Обозначение mod.A относится к варианту исполнения детали, поэтому одного совпадения марки бензопилы недостаточно. Перед заказом снимите крышку стартера и сопоставьте новую пружину со старой по общей конфигурации, направлению изгибов, расположению концов и способу их контакта с соседними деталями. У разных версий стартера одной марки могут отличаться форма собачек, места опоры пружины, барабан и крепеж. Точное совпадение геометрии особенно важно: пружина должна размещаться в штатной зоне, не перекашивать собачку и не задевать вращающиеся части.

• Назначение: работа с собачкой храповика ручного стартера бензопилы.
• Применение: Goodluck WOODMAN.
• Исполнение: mod.A.
• Форма: фигурная проволочная пружина с двумя открытыми концами.
• Категория: деталь стартера бензопилы.

Замена и проверка механизма

Перед разборкой очистите наружную часть крышки, чтобы загрязнения не попали внутрь стартера. После снятия крышки запомните положение старой пружины, точки опоры ее концов и ориентацию собачки. Деталь устанавливают без принудительного изменения заводской формы: дополнительное подгибание способно изменить ход собачки и момент ее выхода. Одновременно проверьте, свободно ли движется собачка на оси, нет ли трещин, сильной выработки, поврежденных зацепов и посторонних частиц, мешающих перемещению.

После сборки сначала проверьте стартер вручную, не запуская двигатель. Шнур должен вытягиваться плавно, а механизм — уверенно входить в зацепление и возвращаться без закусывания. Несколько медленных контрольных протяжек помогают убедиться, что пружина остается на своем месте, собачка движется по предусмотренной траектории, а детали не трутся о крышку или барабан. Если шнур по-прежнему проходит вхолостую, причина может находиться в собачке, храповике, оси или других компонентах стартера.

Эта пружина подходит для точечного ремонта исправного в остальном пускового механизма, когда повреждена именно пружина собачки. Для уверенного подбора ориентируйтесь на полное обозначение Goodluck WOODMAN mod.A и обязательно сравнивайте конструкцию снятой детали. Такой подход позволяет не спутать пружину собачки с крупной возвратной пружиной барабана или с пружинами системы облегченного пуска, выполняющими другие функции.
