ЦПГ WOODMAN mod.A для бензопилы St M 180, Ø38, p-8

Цилиндро-поршневая группа WOODMAN для St M 180

Комплект mod.A предназначен для ремонта двигателя бензопилы St M 180 и подбирается по диаметру цилиндра 38 мм, обозначению исполнения p-8 и геометрии штатных деталей. Цилиндр и поршень образуют камеру, в которой происходит сжатие топливной смеси, поэтому состояние этой пары непосредственно связано с компрессией, запуском двигателя и его работой под нагрузкой. Замена ЦПГ актуальна при критическом износе, задирах, повреждении поршня или его канавок, когда дальнейшее использование прежних деталей не позволяет восстановить нормальную герметичность цилиндра.

Состав и назначение деталей

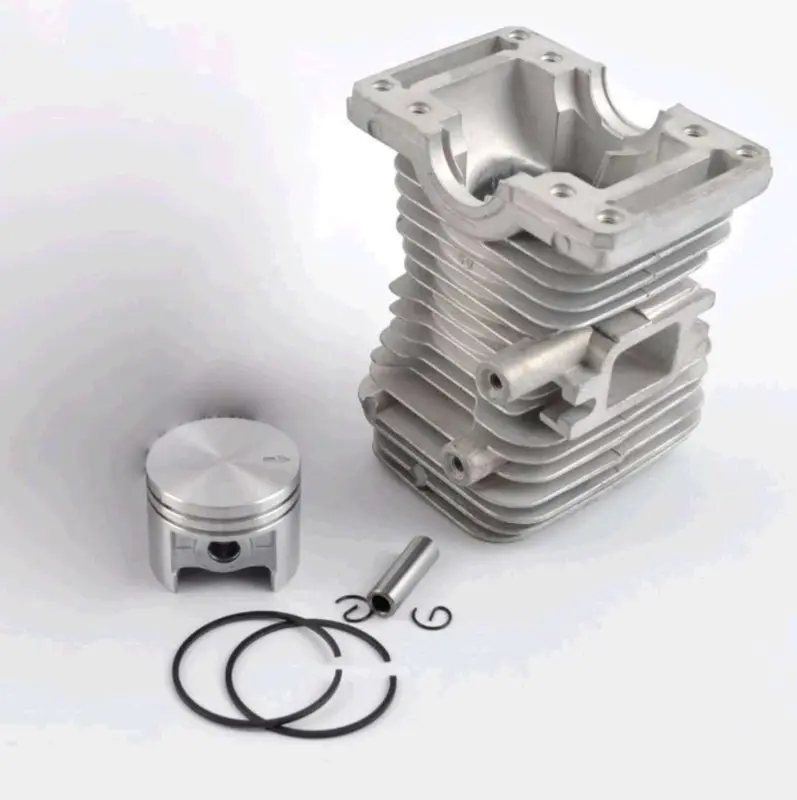

В набор входят цилиндр с наружными ребрами охлаждения, поршень, два поршневых кольца, палец и два стопорных кольца. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра. Палец соединяет поршень с шатуном, а стопорные кольца удерживают палец от осевого смещения. Такое сочетание деталей позволяет менять сопряженную цилиндро-поршневую пару комплектно, не оставляя изношенный поршень в новом цилиндре или наоборот.

Цилиндр имеет монтажный фланец, охлаждающие ребра и сформированные впускные, выпускные и перепускные каналы. Их расположение должно соответствовать конкретной версии двигателя. Наружное оребрение увеличивает площадь отвода тепла во время работы бензопилы, а правильное сопряжение цилиндра, поршня и колец необходимо для сохранения компрессии. Результат ремонта зависит не только от новой ЦПГ, но и от исправности остальных деталей двигателя и качества сборки.

Что проверить при выборе

• Модель бензопилы: комплект заявлен для St M 180, однако внутри этого семейства встречаются разные исполнения цилиндров.
• Диаметр: номинальный размер цилиндро-поршневой пары — 38 мм.
• Исполнение: обозначения p-8 и mod.A нужно сопоставить с требуемой модификацией запчасти, не приписывая им произвольную расшифровку.
• Конструкция цилиндра: сравните форму основания, точки крепления, расположение окон и патрубков с демонтированной деталью.
• Версия двигателя: отдельно проверьте наличие либо отсутствие отверстия под декомпрессионный клапан и принадлежность пилы к обычной версии или версии 2-MIX.
• Сопряженные размеры: перед сборкой сопоставьте поршень, палец, кольца и посадочные места со штатной конфигурацией двигателя.

Подготовка к установке

До монтажа следует определить причину повреждения прежней поршневой группы и проверить состояние шатуна, подшипников, уплотнений, топливной системы и каналов цилиндра. Остатки загрязнений или металлических частиц необходимо удалить, а монтажные поверхности — подготовить к герметичной сборке. Кольца устанавливают в предназначенные канавки с учетом положения их замков; стопорные кольца должны полностью занять свои посадочные места. Крепеж затягивают в последовательности и с усилием, установленными сервисной документацией конкретной бензопилы.

После сборки двигатель проверяют на свободное перемещение поршня, герметичность соединений и стабильную работу. ЦПГ WOODMAN mod.A подходит для ремонтного сценария, когда подтверждены модель St M 180, диаметр 38 мм и соответствие исполнения p-8. Если старая и новая детали отличаются формой каналов, фланца или дополнительными отверстиями, установку откладывают до точного уточнения модификации.
