ЦПГ WOODMAN mod.A для бензопилы St M 066, Ø54 мм

Цилиндро-поршневая группа WOODMAN для St M 066

Комплект предназначен для ремонта бензопилы St M 066 с цилиндром диаметром 54 мм. ЦПГ формирует камеру, в которой поршень движется внутри цилиндра, сжимает топливовоздушную смесь и воспринимает давление после ее воспламенения. Через поршневой палец и шатун это движение передается коленчатому валу. От состояния сопряженных поверхностей, колец и посадочных мест зависят компрессия, уверенный запуск двигателя и его способность развивать тягу под нагрузкой.

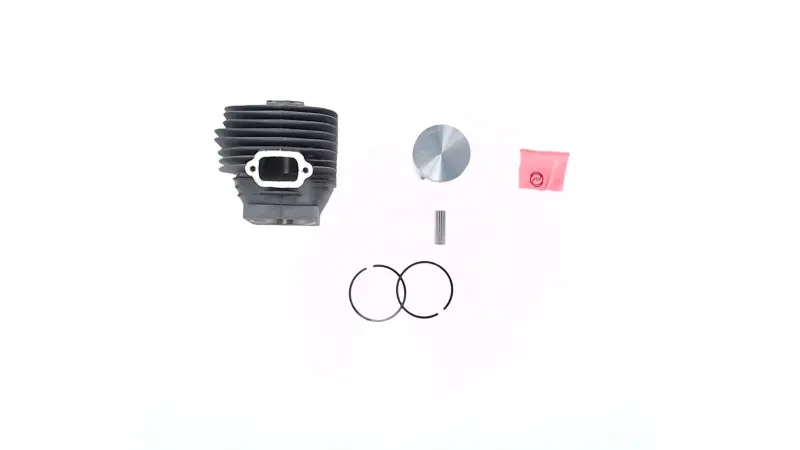

В состав конструкции входят цилиндр с наружными охлаждающими ребрами, поршень, поршневой палец и два кольца. Кольца уплотняют зазор между поршнем и стенкой цилиндра, ограничивая прорыв газов из камеры сгорания. Ребристая поверхность цилиндра увеличивает площадь теплоотдачи при обдуве двигателя. Все детали устанавливаются совместно, поэтому при ремонте необходимо оценивать состояние не только поршня, но и зеркала цилиндра, канавок колец, пальца и соединения с шатуном.

Когда требуется замена ЦПГ

Проверка поршневой группы необходима при заметном падении компрессии, затрудненном запуске, снижении тяги или обнаружении механических повреждений после разборки двигателя. Основанием для замены служат задиры на поршне либо цилиндре, прогар днища, износ канавок, поломка или потеря подвижности колец. Установка нового комплекта устраняет последствия износа деталей, но перед сборкой нужно определить его причину. Если в картере остались абразивные частицы, нарушена герметичность впуска или двигатель работал с неподходящей топливной смесью, новая поршневая группа также может получить повреждения.

Что проверить при подборе

• Модель пилы: комплект заявлен для St M 066; одного внешнего сходства цилиндров недостаточно.
• Диаметр: требуемое исполнение должно соответствовать размеру Ø54 мм.
• Модификация: эта позиция обозначена как mod.A, поэтому перед заказом следует сопоставить версию установленной детали.
• Конфигурация цилиндра: сравните расположение крепежных отверстий, впускного и выпускного окон, форму основания и другие точки соединения со снятым цилиндром.
• Сопряженные детали: проверьте шатун, подшипники, картер и впускные компоненты, чтобы новая ЦПГ устанавливалась без перекоса и не работала вместе с поврежденными деталями.

Практические свойства конструкции

• Два поршневых кольца обеспечивают уплотнение поршня в цилиндре, необходимое для формирования компрессии во время работы двигателя.
• Охлаждающие ребра помогают цилиндру отдавать тепло воздушному потоку, создаваемому системой охлаждения бензопилы.
• Совместная замена цилиндра и поршня позволяет восстановить их сопряжение без использования изношенной пары с поврежденными поверхностями.

Установка и первый запуск

Монтаж выполняют на очищенном двигателе. До сборки удаляют остатки поврежденных деталей и загрязнения, проверяют свободное движение подшипника шатуна и состояние посадочной плоскости цилиндра. Поршень устанавливают в правильной ориентации относительно впуска и выпуска, кольца располагают по фиксирующим штифтам в канавках, а стопорные детали пальца надежно размещают в предназначенных пазах. При надевании цилиндра кольца сжимают аккуратно, не допуская их перекоса или защемления.

Крепеж затягивают равномерно с параметрами, предусмотренными технической документацией бензопилы. После сборки проверяют герметичность двигателя, работу системы смазки топливной смесью и настройку подачи топлива. Такой порядок помогает не только заменить поврежденную ЦПГ, но и исключить повторение неисправности. Для точного выбора сопоставьте модель St M 066, диаметр 54 мм, обозначение mod.A и геометрию снятого цилиндра.
