Пластина натяжителя цепи для бензопилы GOODLUCK GL 2400 BEST (mod.A)

Пластина натяжителя цепи для GOODLUCK GL 2400 BEST (mod.A)

Формованная пластина предназначена для механизма натяжения пильной цепи бензопилы GOODLUCK GL 2400 в исполнении BEST (mod.A). Она устанавливается в зоне крепления направляющей шины и участвует в ее правильном позиционировании при регулировке цепи. Деталь подойдет для ремонта, если штатная пластина деформирована, повреждена в местах крепления или больше не устанавливается в предусмотренное положение.

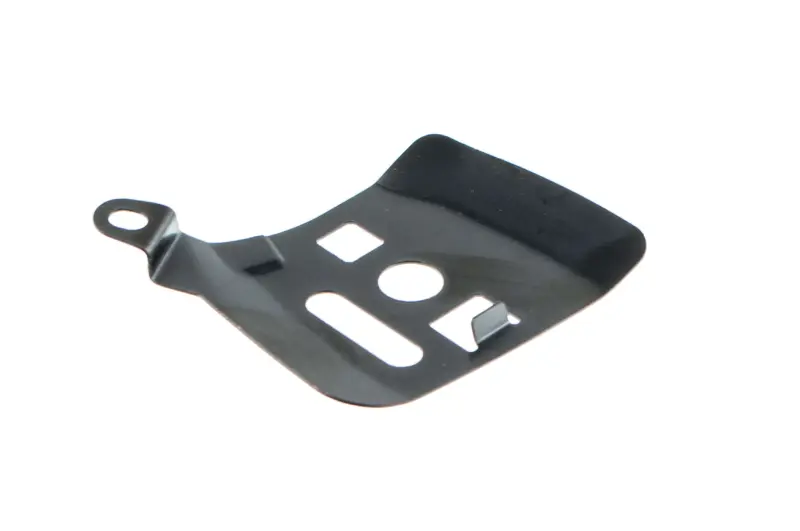

Пластина имеет сложный профиль с загнутыми участками, монтажным ушком, круглым отверстием, продолговатым пазом и дополнительными технологическими окнами. Такая геометрия должна совпадать с посадочным местом бензопилы и расположением соседних деталей. Поэтому при выборе недостаточно учитывать только марку инструмента: необходимо сверить модель GL 2400, обозначение модификации mod.A и форму снятой пластины.

Назначение детали

При регулировке натяжитель изменяет положение направляющей шины относительно ведущей звездочки. Пластина работает в этой зоне и помогает сохранить предусмотренное взаимное расположение компонентов. После сборки шина должна перемещаться при вращении регулировочного винта, а после затяжки крепежа — оставаться в выставленном положении.

Поводом для замены могут быть заметный изгиб корпуса, повреждение отверстий, деформация выступов или следы контакта, из-за которых пластина прилегает с перекосом. Перед ремонтом стоит осмотреть не только ее, но также винт и штифт натяжителя, направляющую шину, шпильки и боковую крышку. Если один из связанных компонентов поврежден, установка одной новой пластины может не устранить люфт или затрудненную регулировку.

Что проверить при подборе

• Модель бензопилы: деталь заявлена для GOODLUCK GL 2400.
• Исполнение: название позиции содержит обозначения BEST и mod.A; для другой версии механизма форма может отличаться.
• Общий контур: сравните длину и ширину основания, направление основного изгиба и положение монтажного ушка.
• Отверстия и пазы: должны совпадать их количество, форма и взаимное расположение.
• Формованные выступы: проверьте ориентацию загнутой кромки и небольших упоров относительно старой детали.

Если старая пластина сохранилась, используйте ее как образец. Сопоставляйте геометрию непосредственно, не ориентируясь только на внешнее сходство бензопил: внутри одной модельной линейки могут применяться разные варианты крепления и натяжения.

Установка и проверка после ремонта

Работы выполняют при остановленном и остывшем двигателе. Сначала снимите боковую крышку и пильную гарнитуру в порядке, предусмотренном инструкцией бензопилы. Запомните положение старой пластины, направление изгибов и расположение ее выступов. Новая деталь должна лечь на посадочную поверхность без принудительного подгибания и не перекрывать ход натяжителя.

При обратной сборке установите шину на крепление и убедитесь, что штифт натяжителя вошел в соответствующее отверстие шины. Крепеж крышки сначала затягивают только настолько, чтобы шина сохраняла возможность перемещения. Натяжение регулируют при слегка приподнятом носке шины, затем крепеж окончательно затягивают и повторно проверяют результат.

Правильно отрегулированная цепь прилегает к нижней стороне шины, ее ведущие звенья остаются в пазу, а сама цепь перемещается по шине вручную без заклинивания. Для проверки используют защитные перчатки. После первых минут работы натяжение контролируют повторно: новая или недавно установленная цепь способна быстрее ослабевать в период приработки. Если регулировка остается неравномерной, шина стоит с перекосом либо винт вращается с заеданием, инструмент следует остановить и еще раз проверить посадку пластины и состояние сопряженных деталей.
