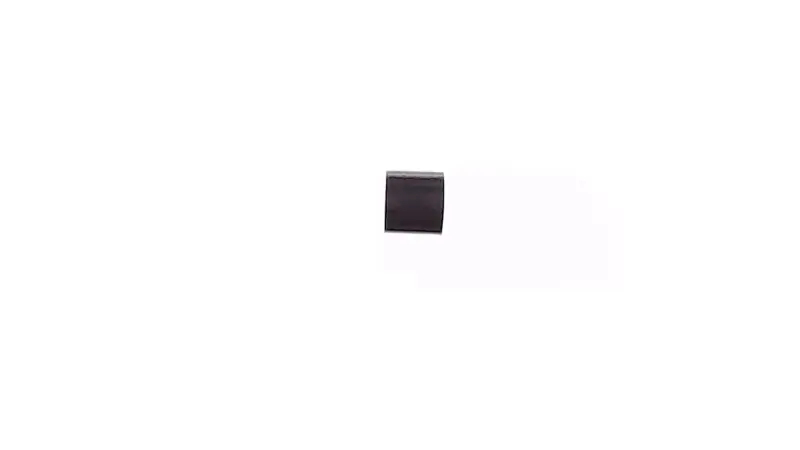

Патрубок воздушного фильтра Husqvarna 137/142 WOODMAN mod.A

Патрубок воздушного фильтра Husqvarna 137/142 WOODMAN mod.A

Деталь предназначена для обслуживания воздушного тракта бензопил Husqvarna 137 и 142. Патрубок располагается между корпусом воздушного фильтра и впускной частью двигателя, направляя очищенный воздух к карбюратору. Это не сам фильтр, а соединительная деталь, от состояния которой зависит плотность соединения компонентов впуска.

Исправный патрубок должен плотно прилегать к сопрягаемым поверхностям и не иметь повреждений, через которые воздух сможет пройти в обход фильтра. Трещины, деформация, потеря эластичности или неплотная посадка нарушают герметичность воздушного тракта. В результате во впуск может попадать неочищенный воздух, а состав топливовоздушной смеси становится нестабильным. Проверка патрубка особенно уместна при затрудненном запуске, неустойчивой работе двигателя, необъяснимом изменении оборотов или обнаружении загрязнений за воздушным фильтром.

Что учитывать при подборе

Эта версия WOODMAN mod.A заявлена для бензопил Husqvarna 137/142. Обозначение mod.A указывает на конкретный вариант исполнения, поэтому одной марки и номера модели для уверенного выбора недостаточно. Перед установкой сопоставьте новую деталь со старой по общей форме, расположению и конфигурации посадочных участков, направлению канала и способу фиксации. Также проверьте исполнение узлов, между которыми устанавливается патрубок: в пределах одной серии техники могут встречаться различия, связанные с модификацией или предыдущим ремонтом.

• Назначение: соединение корпуса воздушного фильтра с впуском двигателя и направление очищенного воздуха к карбюратору.
• Тип техники: бензопилы.
• Заявленная совместимость: Husqvarna 137 и Husqvarna 142.
• Бренд детали: WOODMAN.
• Исполнение: mod.A.
• Ключевой критерий выбора: совпадение формы и всех посадочных участков с демонтированной деталью.

Проверка и установка

До разборки очистите зону воздушного фильтра, чтобы пыль и опилки не попали в открытый впуск. Снимайте корпусные детали и фильтр в порядке, предусмотренном конструкцией конкретной бензопилы. После демонтажа старого патрубка осмотрите места его прилегания: остатки загрязнений и перекос соседних деталей могут помешать новой детали сесть равномерно. Сам впуск на время обслуживания необходимо защитить от попадания посторонних частиц.

При установке совместите патрубок с посадочными поверхностями без перекручивания и чрезмерного растягивания. Кромки должны располагаться ровно по всему периметру, а штатная фиксация — удерживать соединение без зазоров. До окончательной сборки убедитесь, что канал не пережат, деталь не смещается при установке фильтра и корпусные компоненты возвращаются на место без усилия. Если для монтажа приходится изменять форму патрубка, подрезать его или принудительно стягивать несовпадающие части, следует повторно проверить выбранную модификацию.

Когда патрубок требует внимания

Поводом для замены служат трещины, разрывы, заметная деформация, затвердевшие участки или ослабленная посадка. Осмотр удобно выполнять одновременно с обслуживанием воздушного фильтра: после его снятия доступна зона соединения, где скапливаются мелкие опилки и пыль. Загрязнение на стороне впуска после фильтра может указывать не только на состояние фильтра, но и на негерметичность патрубка либо его стыков.

После сборки фильтр и крышка должны занимать штатное положение, а соединение — сохранять плотную посадку. Правильно подобранный WOODMAN mod.A восстанавливает предусмотренный путь очищенного воздуха в бензопилах Husqvarna 137/142. Для точного выбора ориентируйтесь на модель пилы, вариант исполнения и геометрию ранее установленной детали.
