Крестовина муфты сцепления бензопилы Goodluck GL4500/5200 WOODMAN, mod.A

Крестовина муфты сцепления Goodluck GL4500/5200 WOODMAN, mod.A

Крестовина предназначена для ремонта муфты сцепления бензопил Goodluck серий GL4500 и GL5200. Это отдельная деталь сцепления, поэтому она позволяет заменить поврежденную крестовину без покупки всех связанных компонентов, если остальные части механизма пригодны к дальнейшей эксплуатации. Исполнение mod.A следует учитывать при подборе: у внешне похожих бензопил и разных модификаций одной серии конструкция посадки может отличаться.

Назначение и конструкция

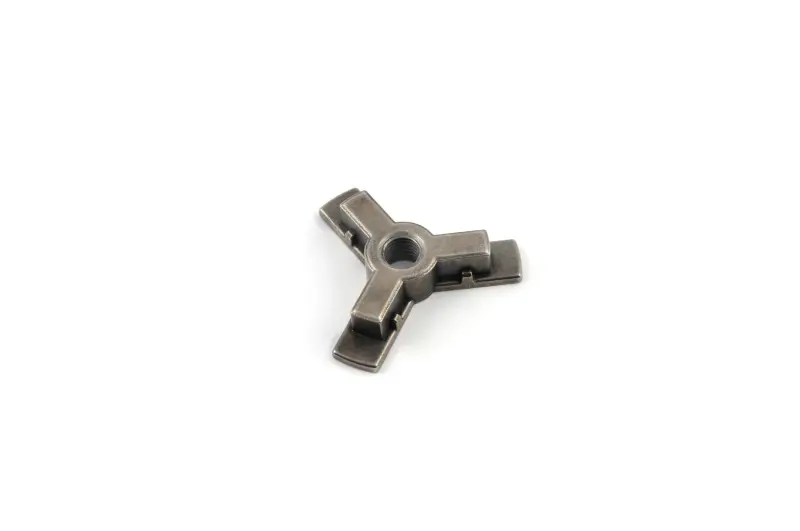

Деталь имеет трехлучевую форму и центральное резьбовое отверстие. Она устанавливается в составе сцепления и служит основанием для расположенных вокруг нее компонентов муфты. Крестовина работает вместе с другими частями сцепления, поэтому состояние ее центральной посадки и трех опорных участков непосредственно влияет на правильную сборку механизма.

Такая запчасть нужна при повреждении резьбы, деформации лучей, трещинах, выраженной выработке контактных мест или нарушении геометрии старой крестовины. Перед ремонтом необходимо осмотреть не только заменяемую деталь, но и сопряженные компоненты. Изношенные пружины, колодки, барабан или другие поврежденные части нельзя считать исправными только после установки новой крестовины.

Как проверить совместимость

Обозначения GL4500 и GL5200 помогают определить семейство бензопилы, но для уверенного выбора следует сопоставить новую деталь со снятой. Сравните трехлучевую геометрию, форму и длину каждого луча, профиль опорных участков, расположение выемок, диаметр центрального отверстия и параметры резьбового соединения. Отдельно проверьте, что требуется именно исполнение mod.A. Совпадение только названия модели без проверки самой конструкции недостаточно, поскольку техника одной серии может выпускаться в нескольких вариантах.

• Тип детали: крестовина муфты сцепления бензопилы.
• Заявленная совместимость: Goodluck GL4500 и GL5200.
• Исполнение: WOODMAN, модификация A.
• Форма: три луча вокруг центральной резьбовой посадки.
• Категория: компоненты сцепления бензопил.

Рекомендации по замене

Работы выполняют на заглушенной и остывшей бензопиле после исключения случайного запуска. Для доступа к сцеплению снимают мешающие наружные детали в последовательности, предусмотренной инструкцией конкретной пилы. Направление резьбы и способ фиксации механизма необходимо определить до отворачивания старой крестовины: чрезмерное усилие в неверную сторону способно повредить соединение.

После разборки очистите посадочную зону от загрязнений и внимательно проверьте сопрягаемые поверхности. Новая крестовина должна устанавливаться без перекоса, а ее лучи — занимать правильное положение относительно остальных компонентов муфты. Нельзя дорабатывать посадку ударами, стачивать опорные участки или принудительно вворачивать деталь при несовпадении резьбы. Затяжку и окончательную сборку выполняют по требованиям сервисной документации бензопилы.

После установки проверяют свободное расположение деталей, отсутствие перекоса и постороннего контакта при ручном контроле механизма. Шину, цепь и защитный кожух возвращают на место только после завершения проверки. Если старая крестовина разрушилась или имеет сильную выработку, целесообразно одновременно оценить состояние всего сцепления: это помогает обнаружить причину повреждения до первого запуска после ремонта.

Модель подходит для планового восстановления бензопилы Goodluck GL4500 или GL5200, когда подтверждено исполнение mod.A и геометрия снятой крестовины полностью совпадает. Такой подход к подбору снижает риск ошибочной покупки и обеспечивает корректное взаимное положение компонентов после сборки.
