Статор генератора веломотора KOMATCU mod.A, 2 провода

Статор генератора веломотора KOMATCU mod.A

Статор с двумя проводами предназначен для генератора веломотора и применяется при ремонте техники соответствующей модификации. Это неподвижная часть генератора: ее обмотка взаимодействует с вращающимся ротором и формирует электрический сигнал, необходимый для работы предусмотренного производителем электрооборудования двигателя. Деталь подходит для восстановления штатной конструкции без перехода на статор другого типа или с иным количеством выводов.

Назначение и конструкция

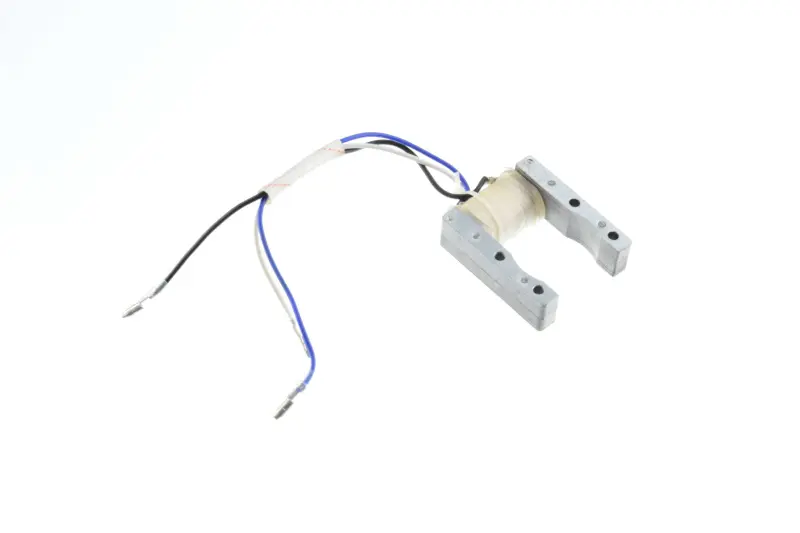

Основу детали образует П-образный сердечник с установленной на нем катушкой. На двух параллельных частях сердечника предусмотрены крепежные отверстия, а от обмотки выведены два провода для подключения. Такая компоновка определяет положение статора относительно ротора, поэтому при подборе имеют значение не только назначение и название модели, но и геометрия детали, расположение отверстий, положение катушки и направление выхода проводов.

Исправная обмотка обеспечивает формирование стабильного сигнала во время работы двигателя. Поводом для проверки статора могут стать пропадание или нестабильность питания соответствующего электрооборудования, обнаруженный обрыв обмотки, повреждение изоляции выводов либо следы перегрева. Перед заменой следует проверить проводку и соединения, поскольку похожие проявления могут быть связаны не только с самой катушкой.

Что сверить при выборе

• Тип техники: деталь предназначена для веломотора; принадлежность к обычным велосипедным генераторам или другим моторным системам не заявлена.
• Исполнение: версия KOMATCU mod.A должна соответствовать установленной детали и конфигурации двигателя.
• Количество выводов: предусмотрены два провода. Варианты с другим числом проводов нельзя считать прямой заменой без проверки схемы.
• Посадочная форма: сравните контур сердечника, расстояния между точками крепления, положение отверстий и расположение катушки со снятым статором.
• Подключение: сопоставьте назначение проводов, их длину, направление прокладки и способ соединения со штатной проводкой.
• Зазор относительно ротора: после установки подвижная часть генератора не должна касаться сердечника или катушки.

Подготовка к установке

До разборки зафиксируйте расположение старого статора и маршрут проводов. Снятая деталь служит основным образцом для сравнения: различие в посадочном контуре, отверстиях или положении обмотки может помешать правильной установке даже при одинаковом количестве выводов. Если прежняя катушка имеет признаки перегрева, дополнительно проверьте состояние соединений и сопряженных деталей генератора, чтобы новая деталь не работала в условиях, вызвавших неисправность.

Статор устанавливают на чистое посадочное место и закрепляют штатным крепежом без перекоса. Провода прокладывают по предусмотренному маршруту, не допуская их зажатия крышкой, контакта с ротором или натяжения возле выхода из обмотки. Подключение выполняют по схеме конкретного веломотора: цвет провода сам по себе не заменяет проверку его назначения.

После сборки необходимо убедиться, что ротор вращается свободно, крепление сохраняет положение детали, а проводка защищена от движущихся частей. Работу генератора проверяют по параметрам, указанным для конкретной модели двигателя; универсальные значения сопротивления или выходного сигнала для этой позиции не заявлены. Такой порядок помогает отличить неисправность статора от проблем в проводах, соединениях либо другом компоненте системы.

Когда эта деталь подходит

Статор выбирают для ремонта веломотора с двухпроводным генератором KOMATCU в исполнении mod.A при полном совпадении посадки и подключения. Он не является универсальным для всех веломоторов: перед заказом необходимо сопоставить старую деталь по форме сердечника, крепежным точкам, расположению катушки и конфигурации выводов. Точная проверка этих признаков снижает риск механического несовпадения и упрощает восстановление штатной работы генератора.
