Прокладка глушителя для веломотора KOMATCU mod.A

Прокладка глушителя для веломотора KOMATCU mod.A

Деталь предназначена для уплотнения места, где глушитель присоединяется к выпускной части веломотора. Она устанавливается между сопрягаемыми фланцами и перекрывает зазор вокруг выпускного канала. Такое уплотнение необходимо после снятия глушителя для ремонта, очистки или замены, а также при восстановлении соединения, через которое начали прорываться отработавшие газы.

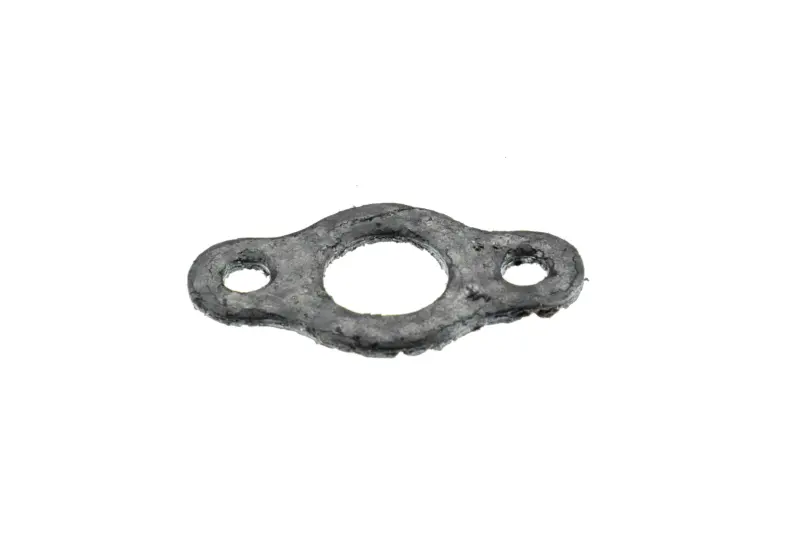

Прокладка имеет плоскую вытянутую форму, одно центральное проходное отверстие и два отверстия под крепеж, расположенные по сторонам. Центральный проем совмещается с выпускным каналом, а боковые отверстия — со шпильками или болтами соединения. Эта конфигурация рассчитана на соответствующий фланец веломотора KOMATCU версии mod.A. Деталь относится к прокладкам глушителя и коллектора для двухтактных веломоторов.

Что проверить перед выбором

Обозначение mod.A — важная часть названия модификации, однако при подборе одной серии недостаточно. У разных выпускных соединений могут отличаться контур фланца, размеры центрального прохода и расположение крепежа. До заказа сравните новую прокладку со снятой деталью либо непосредственно с посадочной плоскостью двигателя и фланцем глушителя.

• Наружный контур: прокладка должна полностью перекрывать площадку соединения и не выходить в места, мешающие прилеганию фланца.
• Центральное отверстие: его форма и положение должны совпадать с выпускным каналом, чтобы край прокладки не перекрывал проход отработавших газов.
• Крепежные отверстия: проверьте их диаметр и межцентровое расстояние по старой детали или фактическому креплению.
• Посадочные поверхности: обе стороны соединения должны быть ровными, без остатков прежнего уплотнения, рыхлого нагара и выраженных повреждений.

Когда требуется замена

Прокладку проверяют при появлении следов прорыва газов или нагара возле фланца, изменении звука выхлопа, ослаблении крепления глушителя либо после разборки соединения. Старая деталь может быть обжата, надорвана или частично разрушена, поэтому после демонтажа ее не следует автоматически считать пригодной для повторной установки. Если выпускное соединение остается негерметичным с исправной прокладкой, необходимо дополнительно проверить плоскости фланцев, состояние крепежа и отсутствие перекоса глушителя.

Рекомендации по установке

Работы выполняют на остывшем двигателе. Сначала удаляют остатки прежней прокладки и загрязнения, не повреждая сопрягаемые плоскости. Новую деталь размещают без складок и смещения: центральный проем должен оставаться полностью открытым, а оба крепежных отверстия — свободно совмещаться со шпильками или болтами. Глушитель устанавливают без принудительного перекоса, после чего крепеж подтягивают равномерно в соответствии с требованиями к конкретному веломотору.

После сборки соединение проверяют на признаки выхода газов по краям фланца. Если крепеж приходится использовать для стягивания заметно несоосных деталей, сначала нужно устранить причину перекоса: неправильно установленный глушитель способен неравномерно прижать прокладку. Точный подбор по форме и аккуратная установка помогают восстановить плотное соединение выпускных деталей без перекрытия центрального канала.

Прокладка KOMATCU mod.A подходит для планового обслуживания выпускной системы и ремонта после снятия глушителя. Перед покупкой сопоставьте конфигурацию из трех отверстий, наружную форму и размеры посадочного места. Материал и точные размеры этой позиции не заявлены, поэтому определяющими критериями остаются модификация веломотора и фактическая геометрия соединения.
