Впускной патрубок карбюратора веломотора KOMATCU mod.A

Впускной патрубок карбюратора веломотора KOMATCU mod.A

Патрубок предназначен для установки во впускной системе двухтактного веломотора KOMATCU версии mod.A. Он располагается между карбюратором и впуском двигателя, направляя подготовленную топливовоздушную смесь к цилиндру. Исправная деталь и плотное соединение в местах установки необходимы для нормального смесеобразования, уверенного запуска и устойчивой работы мотора на разных режимах.

Конструкция и назначение

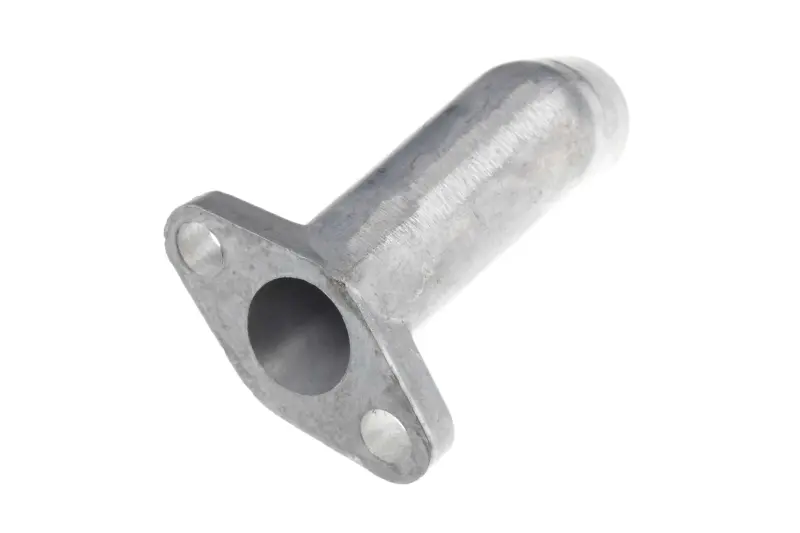

Деталь выполнена в виде трубчатого канала с плоским крепежным фланцем. Во фланце предусмотрены два отверстия под крепеж, а центральное отверстие продолжает внутренний канал патрубка. Такая конфигурация позволяет закрепить деталь на ответной плоскости двигателя и подсоединить карбюратор с другой стороны. Геометрия патрубка одновременно задает направление карбюратора и положение его относительно цилиндра, поэтому при подборе имеют значение не только назначение и версия детали, но и форма каждого посадочного участка.

Негерметичность впуска приводит к поступлению дополнительного воздуха после карбюратора. В результате состав смеси перестает соответствовать настройкам карбюратора: могут появиться затрудненный запуск, нестабильный холостой ход, самопроизвольное изменение оборотов или провалы при открытии газа. Перед заменой следует проверить весь стык, поскольку причиной утечки также могут быть ослабленный крепеж, поврежденное уплотнение или загрязнение сопрягаемых поверхностей.

Что проверить при подборе

• Исполнение веломотора: эта позиция заявлена для KOMATCU mod.A и двухтактного двигателя. Детали других версий могут отличаться посадочной геометрией.
• Форму фланца: сравните его контур, расположение двух крепежных отверстий и ориентацию центрального канала со снятой деталью.
• Посадочные размеры: до покупки сопоставьте межцентровое расстояние крепежа, диаметр проходного отверстия и диаметр участка под карбюратор. Числовые размеры для этой позиции не заявлены.
• Длину и направление трубки: патрубок должен размещать карбюратор в штатном положении, без контакта с соседними деталями и без перекоса соединения.
• Состояние сопряжения: ответная плоскость, крепеж и применяемое уплотнение должны быть пригодны для повторной сборки либо заменены отдельно при обнаружении повреждений.

Одного совпадения по общему названию «патрубок веломотора» недостаточно: у внешне близких двигателей встречаются разные фланцы, диаметры и углы установки. Надежнее всего сравнивать новую деталь с демонтированной по нескольким признакам сразу. Не следует ориентироваться только на цвет поверхности или общий силуэт — решающими остаются точки крепления, проходное сечение и положение карбюратора после сборки.

Установка и проверка

Монтаж выполняют на остывшем двигателе. Сопрягаемые поверхности очищают от загрязнений и остатков прежнего уплотнения, после чего проверяют, нет ли забоин, деформации фланца или повреждений резьбы. Патрубок устанавливают без перекоса, а два крепления затягивают равномерно, чередуя стороны. Чрезмерное усилие нежелательно: оно может деформировать фланец, повредить резьбу или нарушить равномерность прилегания.

После присоединения карбюратор не должен создавать боковую нагрузку на патрубок. Перед запуском проверяют надежность крепежа и правильность сборки впуска. После запуска оценивают устойчивость холостых оборотов и плотность соединений. Если признаки подсоса воздуха сохраняются, необходимо повторно проверить уплотнение, посадочные поверхности и соседние соединения, а не компенсировать неисправность регулировкой карбюратора.

Патрубок подходит для ремонта штатного впуска веломотора KOMATCU mod.A, когда прежняя деталь повреждена, деформирована или перестала обеспечивать правильную посадку карбюратора. Тщательное сравнение геометрии до монтажа помогает избежать несовместимости и восстановить предусмотренное расположение компонентов впускной системы.
