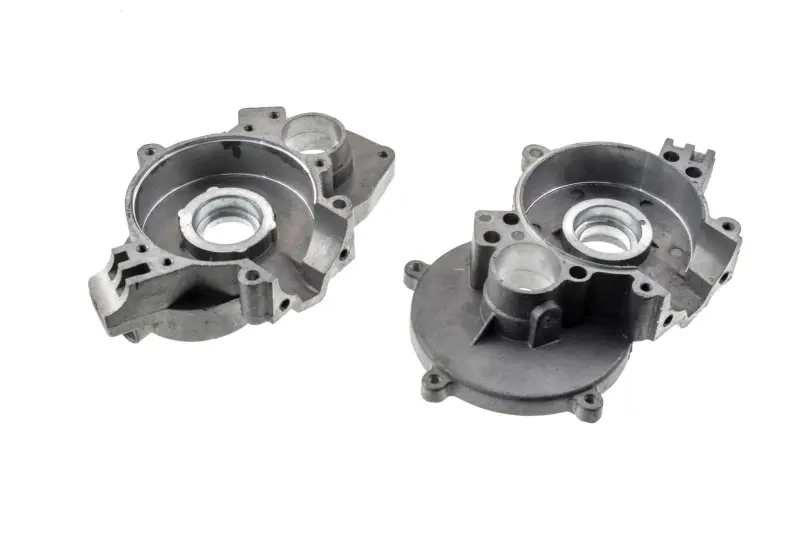

Картер веломотора KOMATCU mod.A, левая и правая половины

Картер веломотора KOMATCU mod.A

Комплект предназначен для восстановления корпуса двухтактного веломотора KOMATCU версии mod.A, применяемого в конфигурациях F50 и F80. Картер образует основу двигателя: в нем размещаются и взаимно позиционируются внутренние детали, а его посадочные места и плоскости определяют правильное расположение связанных механизмов. Замена требуется при трещинах, повреждении крепежных участков, износе посадок или деформации корпуса после разборки либо механического воздействия.

Назначение и конструкция

Картер выполнен в виде двух сопрягаемых половин — левой и правой. Такая конструкция позволяет собрать корпус вокруг внутренних деталей двигателя и обеспечивает доступ к ним при капитальном ремонте. На половинах предусмотрены посадочные отверстия, внутренние полости, крепежные точки и обработанные поверхности для соединения между собой и установки смежных компонентов. Комплект используют вместо поврежденного корпуса, когда локальный ремонт старого картера не позволяет надежно восстановить геометрию соединения или состояние посадочных зон.

Для двухтактного двигателя особенно важны плотное сопряжение половин и исправность поверхностей, участвующих в герметизации корпуса. Перекос, трещина или поврежденная плоскость могут повлиять на сборку и дальнейшую работу мотора. Поэтому перед монтажом обе детали проверяют на отсутствие транспортных повреждений, загрязнений в отверстиях, забоин на сопрягаемых плоскостях и дефектов в местах установки подшипников и уплотнений.

Что проверить при подборе

Картер следует выбирать по типу веломотора и исполнению mod.A. Обозначение F50 или F80 само по себе не заменяет сравнение конструкции: у внешне близких двигателей могут различаться расположение креплений, форма полостей, посадки валов и конфигурация мест под смежные детали. Надежнее всего сопоставить новый комплект со снятыми половинами до начала сборки.

• Исполнение двигателя: двухтактный веломотор KOMATCU mod.A семейства F50/F80.
• Формат детали: комплект левой и правой половин корпуса.
• Сопрягаемые поверхности: должны совпадать по контуру, расположению отверстий и направляющих участков.
• Посадочные зоны: сравниваются по диаметрам, глубине, расположению и назначению относительно старого корпуса.
• Крепежные точки: необходимо проверить число отверстий, их взаимное положение и соответствие деталям конкретного мотора.

Перед покупкой также стоит определить, какие компоненты будут перенесены со старого двигателя. Подшипники, уплотнения, прокладки, крепеж и внутренние механизмы не следует считать частью этого комплекта без отдельного указания. Их состояние оценивают во время разборки, поскольку установка изношенных деталей в новый корпус может свести результат ремонта к минимуму.

Рекомендации по установке

Замена картера относится к полной разборке двигателя и требует аккуратного переноса внутренних компонентов. До сборки очищают сопрягаемые поверхности, проверяют посадки и убеждаются, что половины соединяются без перекоса и принудительного стягивания. Подшипники и уплотнения устанавливают подходящим инструментом, не передавая ударную нагрузку на тонкие участки корпуса. Крепеж затягивают равномерно в последовательности и с усилием, предусмотренными для конкретной версии веломотора.

После предварительного соединения контролируют свободное вращение установленных валов, отсутствие заеданий и правильное положение всех деталей. Герметизирующие материалы и прокладки выбирают по требованиям двигателя; старые поврежденные уплотнения повторно не используют. До окончательной установки мотора проверяют крепления навесных компонентов и соответствие всех отверстий, чтобы не дорабатывать корпус после начала сборки.

Этот комплект подходит для ремонта KOMATCU mod.A, когда нужен именно основной корпус из двух половин, а не отдельная боковая крышка. Тщательное сравнение со снятым картером и проверка посадок до монтажа помогают избежать несовместимости и собрать двигатель без перекоса внутренних деталей.
