Впускной патрубок карбюратора для веломотора

Впускной патрубок карбюратора для веломотора

Патрубок устанавливается между карбюратором и впуском цилиндра двухтактного веломотора. Через его внутренний канал топливовоздушная смесь поступает от карбюратора к двигателю. Деталь нужна при ремонте штатного впуска, когда прежний патрубок поврежден, деформирован, неплотно прилегает к цилиндру либо больше не позволяет надежно закрепить карбюратор.

Назначение и конструкция

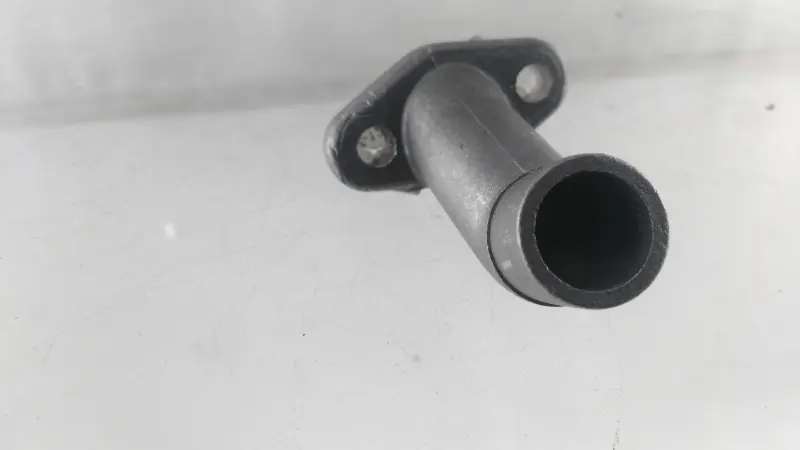

Конструкция включает изогнутый трубчатый канал, крепежный фланец с двумя отверстиями и цилиндрический конец для присоединения карбюратора. Фланец фиксирует патрубок на двигателе, а выступающий конец служит посадочным местом для карбюратора. Изогнутая форма задает положение карбюратора относительно цилиндра и рамы велосипеда, поэтому геометрия детали влияет не только на соединение компонентов, но и на доступное пространство при сборке.

Плотность впускного тракта имеет прямое значение для работы карбюраторного двигателя. Нежелательный подсос воздуха после карбюратора меняет состав смеси и может сопровождаться нестабильными оборотами, затрудненным запуском или необходимостью постоянно корректировать настройку карбюратора. Если такие признаки появились после разборки либо повреждения впуска, необходимо проверить состояние патрубка, прилегание фланца и соединение со стороны карбюратора.

Что проверить при подборе

Патрубки для веломоторов различаются длиной, изгибом, диаметрами и расположением крепежа. Общее обозначение двигателя само по себе не подтверждает совместимость: перед заказом необходимо сопоставить новую деталь со снятым патрубком и фактическими посадочными местами на моторе.

• Крепежный фланец. Сверьте форму основания, межцентровое расстояние двух отверстий и их расположение относительно впускного окна цилиндра.
• Посадка карбюратора. Сопоставьте наружный диаметр цилиндрического конца с зажимным соединением карбюратора. Карбюратор должен надеваться на предусмотренную глубину и надежно фиксироваться штатным зажимом.
• Внутренний проход. Проверьте соответствие диаметра канала отверстиям карбюратора и цилиндра, чтобы на стыках не возникало заметного перекрытия проходного сечения.
• Форма и вылет. Сравните длину, угол изгиба и положение конца патрубка. После сборки корпус карбюратора и воздушный фильтр не должны упираться в раму или другие детали велосипеда.
• Уплотнение. Уточните тип прокладки между фланцем и цилиндром, предусмотренный конкретной сборкой. Наличие прокладки в комплекте с этим патрубком не заявлено.

Установка и проверка

Перед монтажом снимите карбюратор и старый патрубок, затем очистите сопрягаемые поверхности от остатков прежнего уплотнения и загрязнений. Осмотрите плоскость на цилиндре: заусенцы, остатки прокладки и повреждения мешают равномерному прилеганию фланца. Установите подходящее уплотнение, совместите отверстия и затягивайте оба крепления постепенно и равномерно, не создавая перекоса.

Карбюратор устанавливается на цилиндрический конец патрубка и фиксируется предусмотренным зажимом. Он должен быть надет полностью, без бокового перекоса и свободного перемещения. После сборки проверьте, не натянуты ли топливный шланг и трос управления, сохраняется ли свободный ход привода, а также остается ли зазор между карбюратором, фильтром и рамой.

Первый запуск выполняют с контролем соединений впуска. Неровный холостой ход, самопроизвольное изменение оборотов или заметная неплотность требуют остановки двигателя и повторной проверки фланца, прокладки и посадки карбюратора. Правильно подобранный и установленный патрубок восстанавливает предусмотренный путь смеси между карбюратором и цилиндром и позволяет корректно выполнить дальнейшую настройку веломотора.
