Лапка переключения передач Минск JING (mod. A)

Лапка переключения передач Минск JING (mod. A)

Лапка предназначена для ножного управления механизмом выбора передач на мотоцикле Минск с двухтактным двигателем объемом 125 см³. Деталь устанавливается на наружный вал коробки передач и передает движение стопы на механизм переключения. Исполнение JING mod. A следует подбирать именно как определенную версию детали: перед заказом нужно сопоставить ее посадочную часть, форму и положение носка со снятой лапкой.

Конструкция и назначение

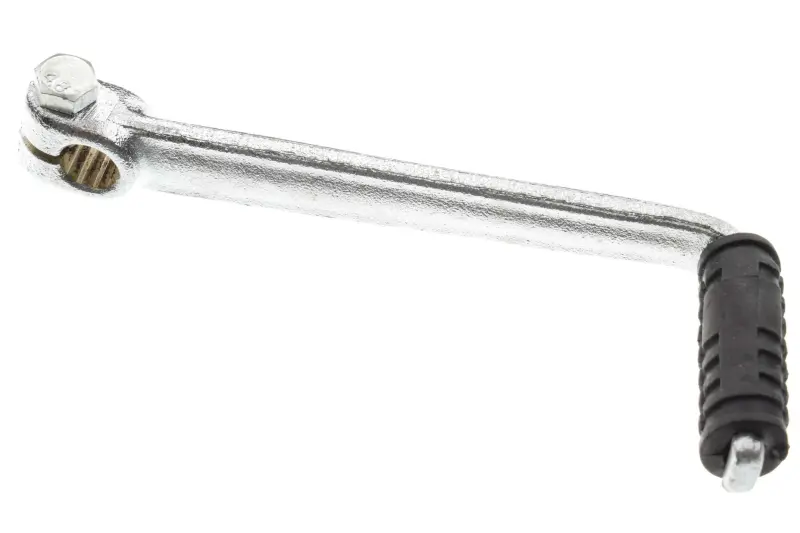

Лапка выполнена в виде изогнутого одноплечего рычага серебристого цвета. На одном конце расположена разъемная шлицевая посадка с зажимным болтом, на другом — цилиндрическая черная накладка с поперечными ребрами для контакта с обувью. Шлицевое соединение связывает рычаг с валом переключения, а зажим фиксирует выбранное угловое положение. Такая конструкция позволяет передавать движение стопы непосредственно на вал без промежуточной тяги.

При нажатии носком вниз или подъеме лапки вверх рычаг поворачивает вал на необходимый угол. Поэтому состояние посадочных шлицев, правильное положение рычага и надежность зажима непосредственно влияют на четкость управления коробкой передач. Лапку заменяют при деформации, трещинах возле изгиба, повреждении шлицев, постоянном люфте на валу либо разрушении контактной накладки. Продолжать эксплуатацию с ослабленной посадкой нежелательно: движение стопы частично теряется в люфте, а переключение становится менее предсказуемым.

Что проверить при подборе

• Модель и исполнение. Деталь заявлена для мотоцикла Минск 125 см³, двухтактной версии, с обозначением JING mod. A. Одного совпадения марки мотоцикла недостаточно, если на технике установлен вал или двигатель другой модификации.
• Шлицевую посадку. Сопоставьте внутренний профиль, диаметр посадочного отверстия и конфигурацию разрезного зажима со старой лапкой и валом. Посадка должна надеваться по шлицам без перекоса и самопроизвольного качания.
• Геометрию рычага. Сравните общую длину, направление изгиба и вылет носка. От этих параметров зависят положение лапки относительно подножки и свободное движение возле крышки двигателя.
• Положение зажимного болта. Болт и разрез посадочной части должны располагаться так, чтобы после установки оставался доступ для инструмента и рычаг не задевал соседние детали.
• Контактную часть. Сверьте форму, диаметр и расположение цилиндрической накладки. Носок должен находиться в привычной зоне движения стопы и не мешать полностью отпускать рычаг после переключения.

Если старая лапка погнута или сильно изношена, не используйте ее деформированный контур как единственный шаблон. Дополнительно оцените положение вала, подножки и крышки двигателя непосредственно на мотоцикле. Точные размеры этой версии не заявлены, поэтому фактическая посадка и геометрия остаются основными критериями совместимости.

Установка и первичная проверка

Перед монтажом очистите наружные шлицы вала и убедитесь, что они не смяты. Разожмите посадочную часть только настолько, насколько требуется для ровного надевания: забивать рычаг ударами или дорабатывать несовпадающие шлицы не следует. Установите лапку под углом, при котором носок удобно расположен относительно подножки, затем затяните зажимной болт. Конкретное усилие затяжки выбирают по требованиям к обслуживанию мотоцикла; чрезмерное усилие может повредить зажимную часть.

После монтажа вручную проверьте полный ход рычага в обоих направлениях. Лапка не должна касаться крышки двигателя, подножки и других деталей, а после каждого движения должна свободно возвращаться в исходную зону. Затем на неподвижном мотоцикле проверьте включение передач и повторно проконтролируйте отсутствие люфта на валу. Такой порядок помогает сразу выявить неверное угловое положение, несовпадение шлицев или недостаточную фиксацию.
