Медная аккумуляторная клемма для мототехники под конус JING mod.A

Медная аккумуляторная клемма для мототехники под конус JING mod.A

Клемма предназначена для подключения аккумулятора с конусным выводом в мотоцикле, скутере, мопеде и другой мототехнике с соответствующей конструкцией аккумуляторного соединения. Она охватывает вывод батареи и служит контактной частью между ним и штатным кабелем. Медное исполнение подходит для участка, через который во время запуска двигателя и питания бортового оборудования проходит ток аккумулятора.

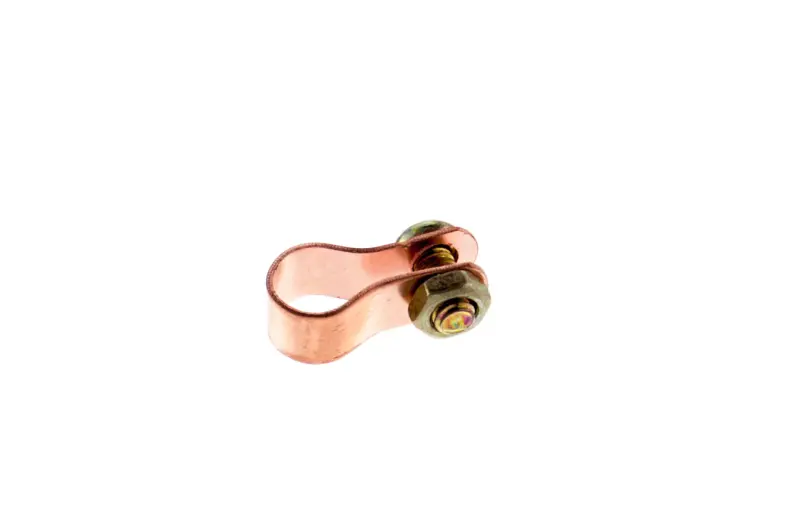

Модель выполнена в виде изогнутой медной полосы с петлевым охватом и резьбовым крепежом. При затягивании крепежа петля обжимает конусный вывод. Такая конструкция требует правильного совпадения формы и размера: клемма под конус не заменяет плоское соединение под болт и не подходит к батарее только по признаку принадлежности к мототехнике.

Что проверить при подборе

Перед покупкой сравните новую клемму со снятой деталью и выводом установленного аккумулятора. Название техники само по себе недостаточно, поскольку на разных версиях мотоцикла или скутера могут использоваться батареи и кабели с отличающимися соединениями.

• Форму вывода аккумулятора. Посадочное место должно быть конусным и рассчитанным на охват петлевой клеммой.
• Размер посадки. Сопоставьте внутренний охват незатянутой клеммы, диаметр конусного вывода и рабочий диапазон стягивания. Крепеж должен позволять зафиксировать соединение без чрезмерной деформации медной полосы.
• Способ присоединения кабеля. Проверьте форму наконечника штатного провода, расположение крепежа и наличие достаточного места для его установки.
• Полярность и компоновку. Учитывайте, к какому выводу подключается кабель, куда направлен провод и не будет ли клемма касаться корпуса, крепления аккумулятора или соседних деталей.
• Свободное пространство. После монтажа крепеж не должен мешать крышке аккумуляторного отсека, защитному колпачку и укладке проводки.

Установка и проверка соединения

Работы выполняют при выключенном зажигании и отключенных потребителях. При отсоединении аккумулятора сначала снимают отрицательный кабель, затем положительный; при обратной сборке отрицательный кабель подключают последним. Инструментом нельзя одновременно касаться разных выводов батареи или вывода и металлических деталей техники.

Посадочную поверхность аккумулятора и контактную часть кабеля очищают от загрязнений и следов окисления, после чего полностью высушивают. Клемму устанавливают без перекоса, равномерно охватывая конус. Крепеж затягивают до устойчивой фиксации: установленная деталь не должна проворачиваться или сниматься рукой, однако избыточное усилие может деформировать полосу, повредить резьбу либо вывод аккумулятора.

После сборки проверьте направление кабеля и отсутствие натяжения. Провод не должен тянуть клемму при вибрации, повороте руля или установке крышки отсека. Открытый положительный контакт закрывают предусмотренной конструкцией техники защитой. Затем контролируют запуск и работу потребителей, а после первых поездок осматривают крепление повторно.

Когда требуется замена

Новую клемму устанавливают вместо детали, которая треснула, потеряла форму, не стягивается на выводе, имеет поврежденную резьбу или не удерживает кабель. Причиной проверки также служат заметное окисление, нагрев соединения, нестабильное питание бортового оборудования и затрудненный запуск при исправном и заряженном аккумуляторе. Одновременно следует осмотреть кабель и сам вывод батареи: новая клемма не устранит неисправность поврежденного провода или аккумулятора.

JING mod.A выбирают для ремонта конусного аккумуляторного соединения только после сверки его геометрии со штатной деталью. Точное совпадение посадки, крепления кабеля и расположения в аккумуляторном отсеке обеспечивает корректный монтаж без переделки проводки.
