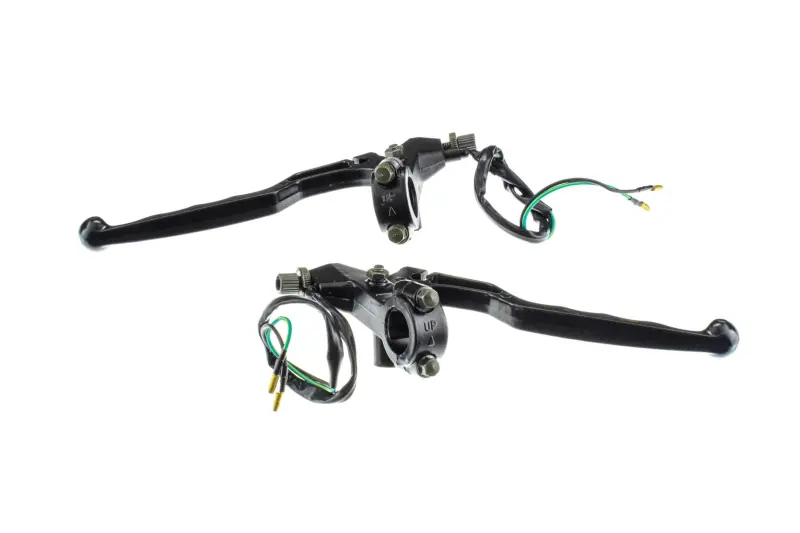

Комплект рычагов руля с креплениями KOMATCU mod.A для GY6 125/150

Рычаги руля KOMATCU mod.A для скутеров GY6 125/150

Комплект предназначен для ремонта органов ручного управления на четырехтактных китайских скутерах семейства GY6 с объемом двигателя 125 или 150 см³. В него входят два черных рычага в сборе с собственными кронштейнами крепления на руль. Такое исполнение подходит для замены поврежденных или изношенных деталей вместе с их посадочными корпусами, когда установка одного отдельного рычага не решает проблему из-за люфта оси, трещины кронштейна либо деформации крепления.

Рычаг передает усилие руки на привод управляемого механизма. От его геометрии, свободного движения на оси и правильной регулировки троса зависит удобство управления. В каждом кронштейне предусмотрен регулировочный узел для оболочки троса, а разъемные хомуты позволяют устанавливать корпуса на руль без снятия всех расположенных рядом деталей. От кронштейнов выведены провода с контактами, поэтому при подборе необходимо учитывать не только форму рычагов и креплений, но и исполнение штатного подключения.

Совместимость и подбор

Комплект заявлен для скутеров GY6 125 и GY6 150, в том числе с двигателями 152QMI/1P52QMI и 157QMJ/1P57QMJ. Обозначение двигателя помогает сузить выбор, однако у скутеров на одной силовой платформе встречаются разные варианты рулевого оборудования. Перед установкой сопоставьте новую пару со снятыми деталями по стороне размещения, очертанию корпуса, типу разъемного хомута, положению оси, способу фиксации троса и расположению регулировочного винта.

Отдельно проверьте количество и исполнение электрических контактов, длину доступной части проводов и направление их вывода. Штатная проводка должна соединяться без натяжения и без изменения положения рычажных корпусов. Также сравните изгиб и длину рычагов: они не должны мешать рукояткам, блокам переключателей и другим установленным на руле деталям. Маркер mod.A указывает на конкретный вариант исполнения, поэтому его следует учитывать при сравнении с другими модификациями похожих комплектов.

Когда требуется замена

• рычаг погнут, имеет трещину или заметно изменил положение относительно рукоятки;
• в шарнире появился выраженный боковой люфт, который не устраняется нормальной затяжкой крепежа;
• кронштейн поврежден, деформирован или перестал надежно удерживаться на руле;
• регулировочный узел троса изношен и не позволяет корректно выставить свободный ход;
• провода либо контакты корпуса повреждены и требуют замены вместе с рычажным механизмом.

Установка и проверка

Перед монтажом осмотрите тросы, их наконечники и оболочки. Поврежденный, заедающий или сильно изношенный трос способен ухудшить ход даже нового рычага. Кронштейны устанавливают в положении, удобном для естественного охвата рукой, затем равномерно фиксируют хомуты и подключают провода в соответствии со схемой конкретного скутера. Тросы укладывают без резких перегибов и натяжения при повороте руля.

После сборки отрегулируйте свободный ход по требованиям руководства для вашей модели. Оба рычага должны двигаться плавно, самостоятельно возвращаться в исходное положение и не касаться соседних органов управления. До поездки проверьте действие подключенных контактов, работу управляемых механизмов при прямом и повернутом руле, а также надежность крепежа. Комплект рационально выбирать для комплексного восстановления левой и правой сторон руля, если исходная конфигурация полностью совпадает с исполнением KOMATCU mod.A.
