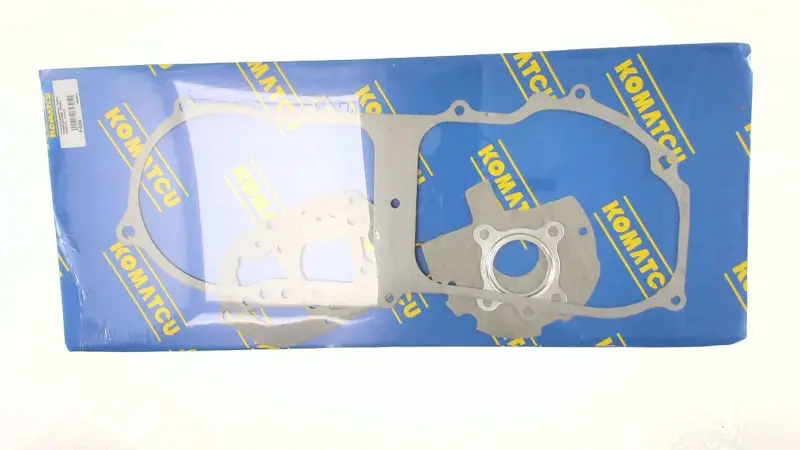

Набор прокладок двигателя Yamaha JOG 5BM Ø40 мм KOMATCU mod.A

Набор прокладок двигателя Yamaha JOG 5BM Ø40 мм

Комплект KOMATCU mod.A предназначен для ремонта и повторной сборки двигателя скутера Yamaha JOG 5BM со штатным диаметром цилиндра 40 мм. Прокладки размещаются между сопрягаемыми деталями и формируют плотные соединения после разборки мотора. Такой набор нужен при обслуживании двигателя, восстановлении герметичности соединений и ремонте, для которого требуется снять крышки, цилиндр или другие корпусные детали.

В комплекте собраны несколько плоских прокладок разных форм: их контуры, отверстия и посадочные участки рассчитаны на соответствующие соединения двигателя. Наборный формат удобен при комплексном ремонте, поскольку позволяет подготовить необходимые уплотнения к сборке заранее. Прокладки помогают перекрыть стыки между неподвижными деталями, уменьшить риск просачивания технических жидкостей и нежелательного подсоса воздуха через разобранные соединения. Исправное уплотнение также защищает внутренние полости двигателя от попадания загрязнений через места стыков.

Когда требуется замена прокладок

Новые прокладки устанавливают после разборки соответствующей части двигателя. Старая деталь после длительного прижатия принимает форму посадочной поверхности, а при демонтаже может расслоиться, порваться или остаться на обеих половинах соединения. Повторная установка такого уплотнения не обеспечивает предсказуемой плотности. Поводом для ремонта также могут быть следы запотевания и подтеков по стыку, подсос воздуха, повреждение прокладки либо обслуживание цилиндро-поршневой и корпусной части мотора.

Что проверить при подборе

• Модель двигателя: комплект рассчитан на исполнение Yamaha JOG 5BM. Одного совпадения марки скутера недостаточно, поскольку в семействе JOG применяются разные версии моторов.
• Диаметр: заявленный размер составляет Ø40 мм. Его необходимо сопоставить с фактическим цилиндром, особенно если двигатель ранее ремонтировали или устанавливали тюнинговую цилиндро-поршневую группу.
• Версия комплекта: эта позиция обозначена как mod.A. Перед установкой сравните контуры, расположение отверстий и посадочные участки каждой новой прокладки со снятыми деталями.
• Объем предстоящего ремонта: заранее определите, какие соединения будут разобраны, и убедитесь, что набор содержит подходящие для них прокладки. Количество и назначение деталей лучше проверить до начала сборки.

Подготовка и установка

Перед монтажом удалите остатки прежних прокладок с обеих сопрягаемых поверхностей. Плоскости должны быть чистыми, без фрагментов старого уплотнения, глубоких царапин, заусенцев и загрязнений. При очистке важно не повредить кромки и не оставить частицы внутри двигателя. Каждую прокладку укладывают без перекоса, совмещая крепежные отверстия, каналы и внешний контур. Деталь не должна закрывать предусмотренные конструкцией проходы или выступать в полость соединения.

Крепеж затягивают в порядке и с усилием, предусмотренными сервисными данными для конкретной версии двигателя. Неравномерное или чрезмерное прижатие способно деформировать прокладку и сопрягаемые детали. Необходимость применения герметизирующего состава определяется руководством по ремонту для соответствующего соединения: наносить его произвольно на все детали комплекта не следует. После сборки проверьте стыки при первом запуске и повторно после непродолжительной работы двигателя.

Набор подойдет для планового восстановления Yamaha JOG 5BM с цилиндром Ø40 мм и для ремонта после вскрытия двигателя. Точная проверка версии 5BM, размера цилиндра и формы демонтированных прокладок до начала работ помогает выбрать правильное исполнение и собрать мотор без повторной разборки из-за несовпадения деталей.
