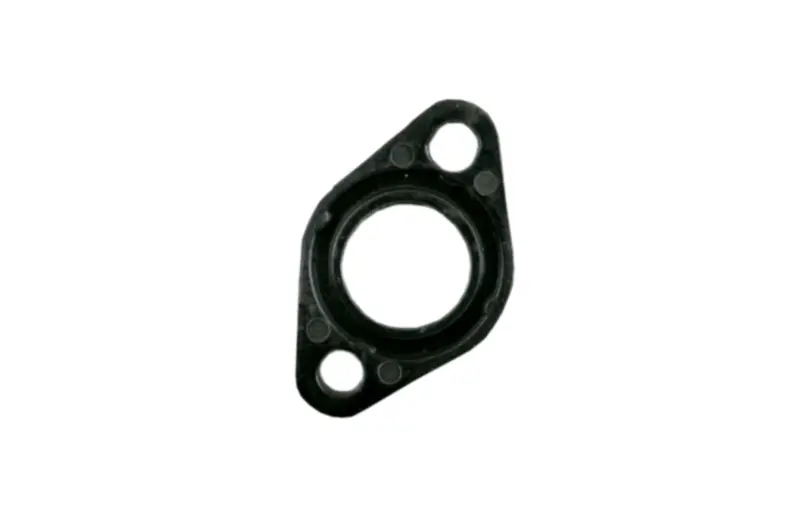

Жесткая прокладка предназначена для установки в зоне соединения карбюратора со впускной частью двигателя скутера Honda TACT AF16. Деталь выполняет роль карбюраторного изолятора и одновременно формирует плотный стык между сопрягаемыми поверхностями. Она рассчитана на двухтактную модификацию Honda TACT AF16 с двигателем объемом 50 см³. Исполнение mod.B следует учитывать при подборе: у внешне похожих прокладок могут различаться контур, расположение крепежных отверстий и форма центрального прохода.

Назначение детали

Прокладка устанавливается на впуске, где особенно важно сохранить плотность соединения. Центральное круглое отверстие образует проход для топливовоздушной смеси, а два разнесенных крепежных отверстия обеспечивают установку детали по посадочным точкам. Текстолитовое исполнение представляет собой жесткую пластину, поэтому при выборе необходимо оценивать не только совместимость по модели скутера, но и точное совпадение геометрии. Правильно подобранная деталь не должна перекрывать впускной канал, смещаться относительно крепежа или выступать в проход.

Поводом для проверки прокладки служат нестабильная работа двигателя, затрудненная настройка холостого хода и признаки подсоса воздуха в месте соединения карбюратора. Осмотра требует и деталь, на которой появились трещины, сколы, продавленные участки либо нарушение плоскости. Такое состояние мешает поверхностям прилегать равномерно. При снятии карбюратора во время ремонта прокладку также стоит проверить до обратной сборки, поскольку повреждение может быть заметно только после разъединения деталей.

Как проверить совместимость

Обозначение Honda TACT AF16 — основной ориентир, однако перед установкой необходимо сопоставить новую прокладку со снятой деталью и посадочным местом. Проверяют следующие признаки:

• Модификацию: изделие имеет исполнение mod.B; оно должно соответствовать конфигурации установленного впуска.
• Наружный контур: форма пластины должна свободно размещаться на посадочной поверхности без упора в соседние детали.
• Центральный проход: его положение и форма должны совпадать с каналом карбюратора и впуска.
• Крепление: прокладка рассчитана на две точки фиксации, расположенные по разные стороны центрального отверстия.
• Состояние поверхностей: места прилегания должны быть ровными, чистыми и без остатков поврежденного старого уплотнения.

Установка при обслуживании карбюратора

Монтаж выполняют на очищенные сопрягаемые поверхности. Перед сборкой убеждаются, что пластина ложится без перекоса, оба крепежных отверстия совмещены, а центральный проход остается полностью открытым. Крепеж затягивают равномерно, соблюдая требования руководства по ремонту конкретного скутера. Чрезмерное усилие недопустимо: жесткую текстолитовую деталь можно повредить или деформировать прилегающие поверхности. Герметик применяют только тогда, когда это прямо предусмотрено технологией обслуживания данной модификации.

После сборки проверяют устойчивость работы двигателя и отсутствие подсоса воздуха в восстановленном соединении. Прокладка KOMATCU mod.B подходит для ремонта штатной впускной системы Honda TACT AF16, если ее геометрия полностью совпадает со снятой деталью. Такая проверка перед монтажом помогает избежать повторной разборки карбюратора из-за несовпадения отверстий или контура.
