Текстолитовая прокладка карбюратора KOMATCU mod.B для Honda DIO AF34/AF35

Прокладка карбюратора KOMATCU mod.B для Honda DIO AF34/AF35

Текстолитовая прокладка предназначена для установки в зоне соединения карбюратора с впускным трактом скутеров Honda DIO AF34 и AF35. Деталь разделяет сопрягаемые поверхности и участвует в формировании герметичного стыка, через который топливовоздушная смесь направляется к двигателю. Исправное соединение без нежелательного подсоса воздуха необходимо для устойчивой работы карбюраторного мотора, поэтому состояние прокладки проверяют при обслуживании впуска, снятии карбюратора и поиске причины нестабильной работы двигателя.

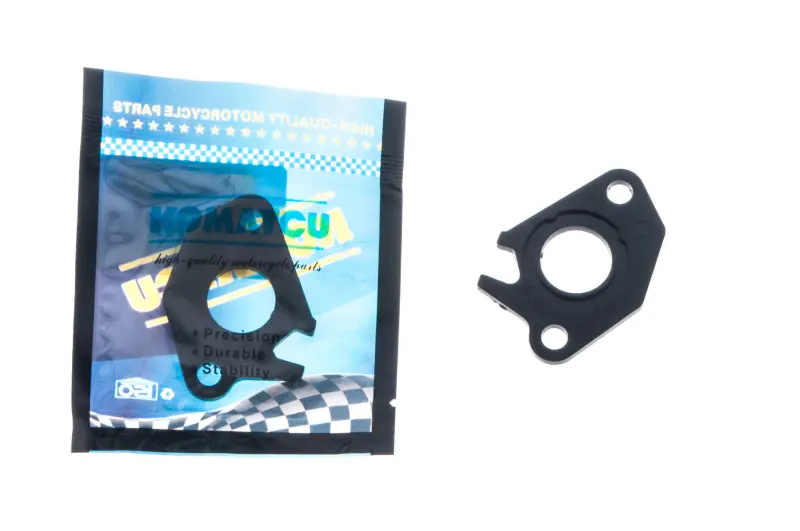

Модель выполнена в виде жесткой профильной пластины черного цвета. Конструкция включает крупное центральное отверстие для проходного канала, два отдельных отверстия под крепеж и боковой фигурный вырез. Такая геометрия требует точного совмещения с посадочным местом: центральный канал не должен перекрываться, а крепежные точки и наружный контур должны совпадать с установленной ранее деталью. Исполнение mod.B следует учитывать при подборе, поскольку прокладки для одной серии скутеров могут отличаться формой и расположением элементов.

Как проверить совместимость

Основной ориентир — модель скутера Honda DIO AF34 или AF35. Дополнительно нужно сопоставить прокладку со снятой деталью и поверхностями соединения. Одного совпадения названия техники недостаточно, если карбюратор, впускной патрубок либо другие детали впуска ранее заменялись. Перед покупкой сравните общую форму, положение двух крепежных отверстий, диаметр и расположение центрального прохода, направление бокового выреза и толщину пластины. Эти признаки помогают отличить вариант mod.B от исполнения с другой геометрией.

• Назначение: установка в соединении карбюратора и впускного тракта.
• Совместимость: скутеры Honda DIO с обозначениями AF34 и AF35.
• Тип двигателя: 2-тактные модели объемом 50 см³, указанные для этой позиции.
• Материал: текстолит.
• Исполнение: KOMATCU mod.B.
• Конфигурация: центральный проход, два крепежных отверстия и профильный боковой вырез.

Замена и установка

Прокладку целесообразно менять, если старая пластина повреждена, имеет трещины, деформированные края или больше не обеспечивает ровное прилегание. Поводом для проверки соединения также служат подсос воздуха и нестабильная работа двигателя. После снятия карбюратора осмотрите обе сопрягаемые поверхности: на них не должны оставаться фрагменты прежнего уплотнения, загрязнения или выступы, мешающие плотному контакту. Посадочные плоскости очищают аккуратно, не повреждая их и не изменяя геометрию.

При монтаже деталь устанавливают в правильной ориентации, совмещая центральный канал, крепежные отверстия и боковой вырез. Крепеж затягивают равномерно, без перекоса и чрезмерного усилия: жесткая текстолитовая пластина должна прилегать всей плоскостью, а не компенсировать неровности за счет изгиба. После сборки проверяют надежность соединения и работу двигателя. Если контур или отверстия не совпадают свободно, дорабатывать прокладку либо устанавливать ее с принудительным смещением не следует — необходимо подобрать подходящее исполнение.

Эта прокладка подходит для планового обслуживания и ремонта штатного впуска Honda DIO AF34/AF35 при совпадении конфигурации mod.B. Тщательное сравнение со старой деталью до разборки сокращает риск ошибочного подбора и позволяет собрать соединение без перекрытия проходного канала и смещения крепежа.
