Нижняя металлическая втулка шатуна JAWA 350 VCH

Нижняя металлическая втулка шатуна JAWA 350 VCH

Деталь предназначена для ремонта шатунного соединения двухтактного двигателя мотоцикла JAWA 350. Она устанавливается в нижней части шатуна, где шатун соединяется с коленчатым валом, и применяется при восстановлении кривошипно-шатунного механизма. Это отдельная металлическая втулка марки VCH, а не шатун в сборе, поэтому перед заказом необходимо определить, что при ремонте требуется именно эта деталь.

Назначение и конструкция

Нижняя головка шатуна работает в постоянно движущемся соединении с коленчатым валом. Состояние установленных в этом месте деталей влияет на посадку, величину рабочего зазора и характер движения шатуна. Втулку заменяют при ремонте коленвала, если старая деталь имеет выраженную выработку, повреждение поверхности, деформацию либо уже не обеспечивает требуемую посадку.

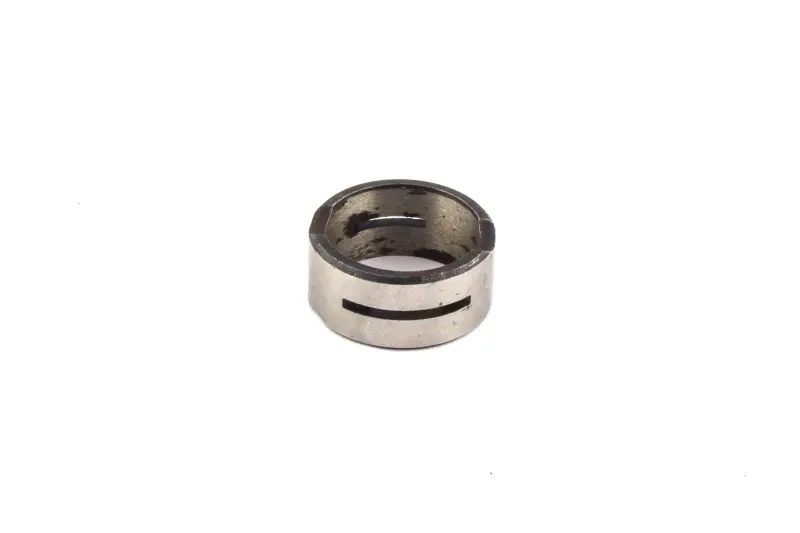

Втулка выполнена в форме металлического кольца. В ее стенке предусмотрены продолговатые отверстия, являющиеся частью конструкции изделия. Для этой позиции в товарных каталогах указан диаметр 19,5 мм. Поскольку обозначение диаметра не раскрывает все посадочные размеры, одного значения 19,5 мм недостаточно для окончательного решения о совместимости.

Что проверить при подборе

• Модель двигателя. Заявленное применение — JAWA 350 с двухтактным двигателем. Конкретный тип и модификацию мотора следует определить до разборки или по технической документации мотоцикла.
• Место установки. Деталь предназначена для нижней части шатуна. Ее нельзя выбирать вместо втулки верхней головки, работающей со стороны поршневого пальца.
• Посадочный диаметр. Сопоставьте указанное значение 19,5 мм с фактическими размерами шатуна, сопрягаемых деталей и снятой втулки.
• Ширина и внутреннее отверстие. Измерьте эти параметры у демонтированной детали: они не приведены в подтвержденных характеристиках позиции и должны совпадать с ремонтируемым соединением.
• Исполнение. Сравните форму кольца, расположение продолговатых отверстий и общую геометрию со старой втулкой.

Обозначение JAWA 350 охватывает несколько поколений и модификаций мотоциклов. Поэтому совпадение марки и рабочего объема само по себе не заменяет проверку размеров. Такой подход особенно важен, если коленвал ранее ремонтировали или в двигатель устанавливали детали другого исполнения.

Установка и контроль после разборки

Замена нижней втулки выполняется в ходе ремонта коленчатого вала и шатунного соединения. Перед монтажом проверяют состояние нижней головки шатуна, пальца коленвала и остальных сопрягаемых деталей. Задиры, овальность, заметная выработка или поврежденные посадочные поверхности нельзя компенсировать установкой одной новой втулки: сначала требуется оценить пригодность всего соединения.

Для работы нужны точные измерения, правильная посадка и контроль зазоров после сборки. Не следует запрессовывать деталь ударным способом либо подбирать ее только по внешнему сходству. Монтаж разумно поручить мотористу, располагающему измерительным инструментом и оборудованием для разборки и центровки коленвала. После сборки проверяют свободу движения шатуна, отсутствие закусывания и соответствие зазоров ремонтным требованиям конкретного двигателя.

Эта втулка подходит для планового восстановления или переборки шатунного соединения JAWA 350, когда подтверждены ее место установки, диаметр и остальные посадочные параметры. Тщательное сравнение со снятой деталью помогает заказать нужное исполнение и избежать повторной разборки двигателя.
