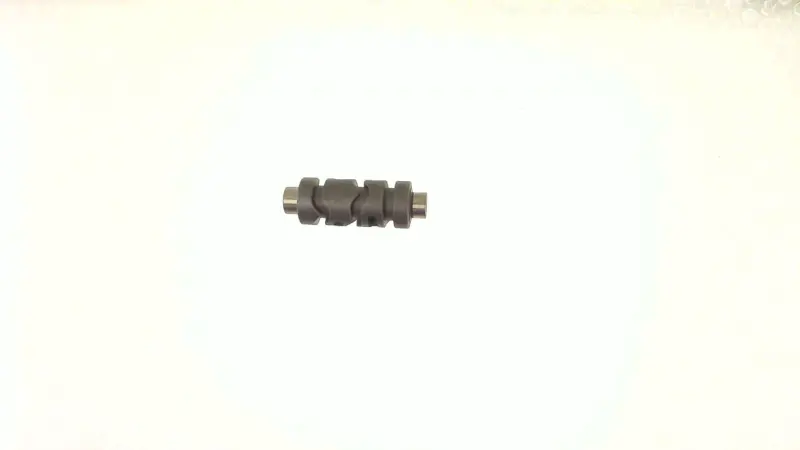

Копирный вал КПП 4T CG125/150 KOMATCU mod.A

Копирный вал КПП KOMATCU для двигателей CG125/150

Копирный вал mod.A предназначен для механизма переключения передач четырехтактных двигателей семейства CG125/150. Деталь находится внутри коробки передач и работает совместно с вилками переключения, валом переключения и фиксирующим механизмом. Ее задача — преобразовать поворот, создаваемый приводом от педали, в заданное осевое перемещение вилок. Благодаря этому подвижные шестерни занимают положения, соответствующие выбранной передаче.

На цилиндрической части вала выполнены направляющие дорожки. При повороте вала пальцы вилок следуют по этим дорожкам, а вилки перемещают связанные с ними шестерни вдоль валов коробки. Профиль дорожек задает последовательность и величину перемещения, поэтому форма копирного вала непосредственно связана с конфигурацией коробки передач. Исполнение mod.A следует рассматривать как обязательный критерий подбора, а не как универсальное обозначение для любого двигателя с похожим объемом.

Когда требуется замена

Состояние копирного вала проверяют при ремонте механизма переключения, если передачи включаются нечетко, самопроизвольно выключаются либо рычаг не переводит коробку в нужное положение. Подобные симптомы не указывают только на одну деталь: причиной также могут быть изношенные или деформированные вилки, повреждения элементов фиксации, привода переключения, зацепов шестерен и их ответных пазов. Поэтому вал заменяют после разборки и дефектовки механизма, оценивая направляющие дорожки, опорные участки и сопряженные детали.

Поврежденные или чрезмерно изношенные дорожки нарушают заданное движение вилок. Новый вал помогает восстановить правильную кинематику переключения, если остальные детали коробки исправны и соблюдена совместимость конкретного исполнения. Для полноценного ремонта одновременно проверяют вилки на деформацию и износ, а также убеждаются, что фиксатор надежно удерживает вал в положениях передач и нейтрали.

Что проверить при подборе

• Тип двигателя: позиция заявлена для четырехтактных CG125/150, однако обозначение семейства не исключает различий между версиями моторов.
• Исполнение: новая деталь должна соответствовать варианту mod.A и конфигурации установленной коробки передач.
• Геометрия: сравните общую длину, расположение и профиль направляющих дорожек, диаметры опорных участков и форму обоих концов со снятым валом.
• Сопряжение: проверьте соответствие вилкам, приводу поворота и фиксирующему механизму именно вашего двигателя.
• Состояние соседних деталей: установка нового вала вместе с погнутыми вилками или изношенными зацепами шестерен не устраняет первопричину неисправности.

Установка и контроль после сборки

Замена относится к внутреннему ремонту коробки передач и требует разборки двигателя в объеме, предусмотренном его конструкцией. Перед сборкой детали очищают, вилки устанавливают на свои места, а контактные и скользящие поверхности смазывают подходящим моторным маслом по требованиям руководства конкретного двигателя. Важно не перепутать положение вилок и не допустить их перекоса в направляющих дорожках.

До окончательной сборки проверяют полный цикл переключения: вал должен последовательно занимать предусмотренные положения, вилки — двигаться без закусывания, а шестерни — свободно вращаться и корректно входить в зацепление. Такую проверку удобнее выполнять при медленном проворачивании валов коробки. Если геометрия снятой детали отличается от mod.A, выбирать замену только по обозначениям CG125/150 нельзя — требуется вариант, полностью совпадающий с фактической конфигурацией механизма.
